Представьте, что Ваш дом — это мачта парусного корабля. Вертикальная нагрузка — это вес самой мачты и парусов. А вот шквальный ветер, бьющий в борт, — это и есть та самая горизонтальная нагрузка. Если мачта не подготовлена к таким испытаниям, корабль ждет печальная участь. Так и с фундаментом: давление пучинистого грунта, постоянный напор ветра или парусность забора создают усилия, стремящиеся сваю сломать или наклонить. В этой статье мы простым языком разберем, откуда берутся эти силы, как правильно рассчитывается несущая способность свай против них, и какие решения мы применяем в условиях, к примеру, Ленинградской области, чтобы Ваш фундамент стоял века.

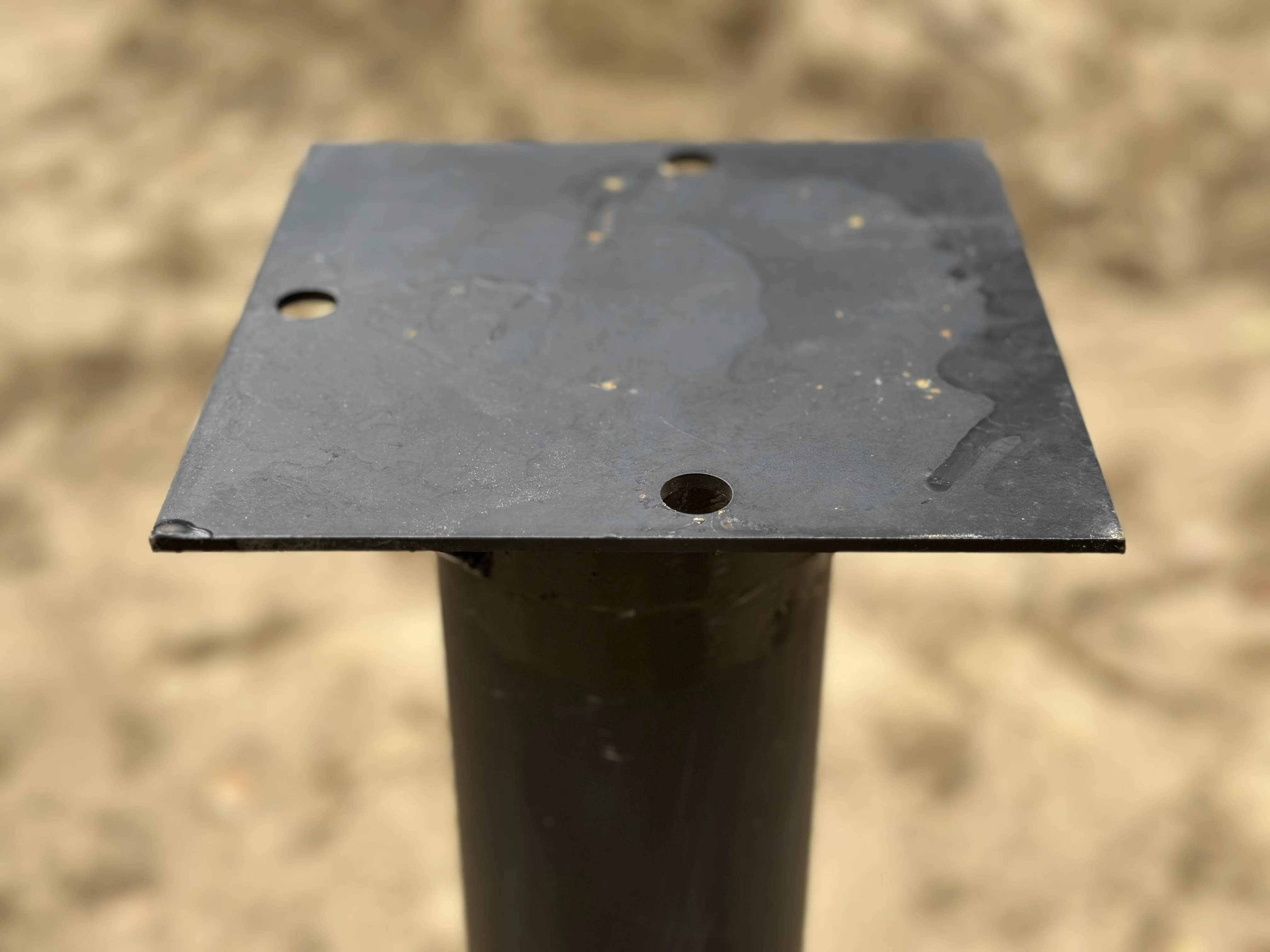

Когда Вы представляете себе сваю, Вы видите столб, который держит вес сверху. Но на практике этот столб еще и постоянно «держит удар» сбоку. Эти боковые воздействия и есть горизонтальные нагрузки на винтовые сваи. Их природу можно разделить на три основных источника.
Самая очевидная причина — это давление ветра на надземную часть строения. Чем выше здание и больше его парусность (например, у дома с большой крышей или у сарая без окон), тем значительнее эта сила.
Пример: Представьте высокий забор из профнастила. При сильном порыве ветра вся эта плоскость превращается в парус, который стремится сдвинуть с места каждую сваю, на которой закреплен забор. Если при расчете несущей способности свай этот фактор проигнорировать, конструкция может сложиться, как карточный домик.
Но ветер — не единственный внешний фактор. Сюда же относятся:
Напор воды (для причалов и пирсов).
Торможение транспорта (для фундаментов у дорог).
Давление грунта от обратной засыпки (если участок с уклоном).
Это самый коварный и часто недооцениваемый источник нагрузок, особенно актуальный для нашего региона с его обилием глинистых и водонасыщенных грунтов.
Аналогия: Возьмите пластилин и воткните в него карандаш. Если сжать пластилин с боков, карандаш согнется или сломается. Примерно так же на сваю действует грунт при морозном пучении. Замерзающая в грунте вода расширяется и начинает давить на тело сваи по всей ее длине, стремясь вытолкнуть ее или сдвинуть. Это мощное горизонтальное давление.
К этой категории относятся редкостные, но мощные силы. Например, вибрации от проходящего рядом тяжелого транспорта или от работающего в здании промышленного оборудования. Эти постоянные микросотрясения постепенно «расшатывают» связь сваи с грунтом, уменьшая ее сопротивление горизонтальному сдвигу.
Чтобы наглядно сравнить основные источники, рассмотрим следующую таблицу.
Источник нагрузки | Характер воздействия | Примеры сооружений в группе риска |
Ветровая нагрузка | Постоянное и переменное давление на надземную часть | Заборы, рекламные щиты, высотные дома, навесы |
Морозное пучение грунта | Циклическое, сезонное, мощное давление по всей длине сваи в грунте | Легкие дома, бани, каркасники в Ленинградской области |
Динамические воздействия | Постоянная вибрация, расшатывающая грунт | Фундаменты у дорог, под станками, опоры ЛЭП |
Резюме раздела: Горизонтальная нагрузка — это не абстракция, а совокупность реальных физических сил. Чтобы фундамент был надежным, его проект должен учитывать все эти факторы, характерные для конкретной местности и типа постройки. А ключ к решению — в понимании того, как свая сопротивляется этим силам. Именно об этом мы поговорим в следующем разделе.
Итак, мы разобрались, что враги у винтовых свай есть, и они действуют сбоку. Теперь давайте представим, как она им противостоит. Это не магия, а четкая инженерная физика, которую можно понять на простом примере.
Представьте себе прочную палку, которую Вы вдавили в плотный песок. Если толкнуть ее у самой земли, она легко наклонится. Но если толкать ее на высоте Вашей груди, Вам придется приложить гораздо больше усилий, чтобы сдвинуть ее с места. А теперь представьте, что к нижнему концу этой палки приварен мощный металлический винт-лопасть, который прочно зацепился в глубоком, плотном слое грунта. Это и есть принцип работы винтовой сваи против горизонтального воздействия.
Сопротивление горизонтальной нагрузке складывается из двух основных компонентов:
Работа ствола сваи как «рычага». Чем глубже свая погружена в грунт, тем длиннее «рычаг», который противостоит изгибающему моменту. Грунт по всей длине ствола создает ответное давление, не давая ей просто так наклониться.
Работа лопасти как «якоря». Винтовая лопасть в нижней части сваи — это главный стабилизатор. Она не только передает вертикальную нагрузку на несущий слой, но и за счет своей площади и формы создает мощное сопротивление любому сдвигу. Грунт ниже лопасти очень плотный (он уплотнен при монтаже), и чтобы сдвинуть сваю, нужно сдвинуть целый массив этого грунта, что требует колоссальных усилий.
От чего зависит несущая способность свай при горизонтальной нагрузке?
Глубина погружения: Это ключевой фактор. Свая должна быть погружена ниже глубины промерзания, чтобы ее нижняя часть, включая лопасть, находилась в стабильном, неподвижном грунте. В условиях Ленинградской области с ее пучинистыми грунтами это правило критически важно.
Диаметр и толщина стенки ствола: Чем больше диаметр трубы и чем толще ее стенка, тем больше ее момент сопротивления изгибу. Проще говоря, толстую трубу сложнее согнуть, чем тонкую.
Конфигурация лопасти: Количество лопастей (одна, две), их диаметр и угол наклона напрямую влияют на «якорные» свойства сваи.
Свойства грунта: Очевидно, что в плотной глине или гравелистых песках свая будет стоять намного устойчивее, чем в мягком торфе или водонасыщенном суглинке.
Резюме раздела: Устойчивость сваи к горизонтальным нагрузкам — это не вопрос везения, а результат правильного подбора параметров (длины, диаметра, лопасти) и грамотного монтажа на нужную глубину. Свая работает как система «рычаг-якорь», где важна каждая деталь.
Понимание теории — это только половина дела. Вторая, и главная, — это правильные инженерные решения, которые превращают отдельную сваю в устойчивую систему, способную противостоять давлению грунта и ветра. Мы не оставляем этот вопрос на волю случая, а применяем проверенные технологии.
Самая большая ошибка — начинать строительство без профессионального расчета. Мы никогда не подбираем сваи «на глазок». На этапе проектирования мы:
Анализируем грунты. Проводим пробное завинчивание или геологическое исследование, чтобы понять, в какой именно грунт будут погружены сваи и как он поведет себя зимой.
Считаем все нагрузки. Суммируем не только вес будущего строения (вертикальная нагрузка), но и оцениваем горизонтальную нагрузку на винтовые сваи от ветра (по картам ветровых районов) и морозного пучения (по карте глубины промерзания для Ленобласти).
Подбираем оптимальные параметры свай. На основе полученных данных выбираем длину, диаметр ствола, толщину стенки и конфигурацию лопасти. Для ответственных объектов часто применяются двулопастные сваи, где нижняя лопасть работает как якорь, а верхняя, расположенная в зоне промерзания, дополнительно сопротивляется выдергивающим и сдвигающим силам.
Даже идеально рассчитанная свая, завинченная с нарушениями, не будет работать как надо. Наши прорабы следят за ключевыми моментами:
Строгое соблюдение вертикального уровня. Отклонение — это ослабление сопротивления изгибу.
Завинчивание на проектную глубину. Свая должна пройти подвижные слои и лопастью упереться в плотный, несущий слой грунта. Мы не срезаем сваи до их полного завинчивания.
Обязательное бетонирование ствола. После монтажа полость сваи заполняется товарным бетоном. Это не просто «для прочности» — это решение, которое повышает жесткость ствола на изгиб на 20-30% и защищает его от коррозии изнутри.
В сложных условиях (сильнопучинистые грунты, высокие парусные сооружения, склоны) мы применяем методы усиления:
Увеличение диаметра ствола. Использование свай большего диаметра (например, 108 мм вместо 89 мм) кардинально повышает их стойкость к изгибу.
Устройство ростверка. Правильно сделанный металлический или железобетонный ростверк связывает все сваи в единую пространственную конструкцию. Он равномерно перераспределяет горизонтальную нагрузку между сваями, не позволяя одной из них принять на себя удар в одиночку. Представьте частокол: отдельный кол легко наклонить, но если все колья сверху прочно связаны друг с другом, сдвинуть всю конструкцию будет невероятно сложно.
Использование косынок (распорок). Для особо нагруженных конструкций (например, высоких заборов или опор навесов) мы устанавливаем дополнительные металлические подкосы, которые передают горизонтальное усилие на сваю под оптимальным углом.
Резюме раздела: Гарантированная устойчивость к горизонтальным нагрузкам — это комплексный результат: грамотный расчет, учитывающий все факторы, качественный монтаж с соблюдением технологии и, при необходимости, усиление конструкции. Экономия на любом из этих этапов ставит под угрозу весь фундамент.
На практике проблемы с фундаментом почти всегда вызваны не «сложной физикой», а грубыми нарушениями на этапе проектирования и монтажа. Знание этих ошибок убережет Вас от лишних трат и головной боли.
Ошибка 1: Экономия на длине свай («Лишний метр — лишние деньги»)
Суть: Заказчик или недобросовестный подрядчик, желая сэкономить, использует сваи короче, чем требует глубина промерзания в Ленинградской области (около 1,2-1,5 метра).
Последствие: Лопасть сваи находится в зоне сезонного промерзания. Зимой пучинистый грунт схватывает лопасть и с огромной силой пытается вытолкнуть сваю вверх или сдвинуть ее. Горизонтальная нагрузка в этом случае действует не на всю длину ствола, а концентрируется в его слабой верхней части, что неминуемо приводит к деформации.
Аналогия: Попробуйте вытащить из земли короткий колышек для палатки и длинный столб для забора. Короткий поддастся легко, а длинный, закрепленный в глубоких слоях, будет стоять насмерть.
Ошибка 2: Игнорирование параметров грунта («Воткнули и хорошо»)
Суть: Монтаж ведется без предварительного изучения грунта. Сваю завинчивают до отказа, но этот отказ может быть ложным — из-за встречи с валуном или плотной прослойкой, под которой лежит слабый торф.
Последствие: Несущая способность свай не обеспечивается. Лопасть не опирается на надежный слой, и свая под нагрузкой просто просаживается, а ее устойчивость к боковым воздействиям близка к нулю.
Ошибка 3: Отсутствие полноценного проекта («Строим по месту»)
Суть: Решение о длине, диаметре и шаге свай принимается «на глазок», без расчета на все виды нагрузок, особенно ветровые для заборов и навесов.
Последствие: Фундамент оказывается не готов к реальным испытаниям. Сильный шторм может повалить забор, а морозное пучение — перекосить легкую постройку. Экономия на проекте оборачивается дорогостоящим ремонтом.
Ваша безопасность начинается с диалога со строительной компанией. Правильные вопросы помогут Вам сразу отсеять непрофессионалов и найти тех, кто гарантирует устойчивость Вашего фундамента к любым нагрузкам.
Задайте эти вопросы, прежде чем подписывать договор:
«Проводите ли Вы предварительное обследование грунта на моем участке?»
Правильный ответ: «Да, мы делаем или пробное завинчивание силами монтажной бригады, или рекомендуем инженерно-геологические изыскания для сложных объектов». Ответ «Нет, мы и так знаем ваш район» — тревожный сигнал.
«Делаете ли Вы расчет свайного поля с учетом горизонтальных нагрузок для моего типа постройки? Можете показать этот расчет?»
Правильный ответ: «Конечно. Наш инженер подготовит спецификацию с обоснованием длины, диаметра и шага свай, учитывая вес дома, парусность и пучинистость грунтов. Мы предоставим Вам этот документ». Если расчетов нет — Вам предлагают кота в мешке.
«На какую глубину вы гарантируете завинчивание свай и как это контролируете?»
Правильный ответ: «Мы завинчиваем ниже глубины промерзания, до достижения проектного несущего слоя. Глубина контролируется для каждой сваи, заносится в акт работ, и мы не срезаем сваи до их полного завинчивания».
«Какие меры вы принимаете для усиления устойчивости к горизонтальным нагрузкам (бетонирование, ростверк, двулопастные сваи)?»
Правильный ответ: Подрядчик должен четко объяснить, КОГДА и ПОЧЕМУ он применяет каждую из этих технологий, а не предлагать их всем подряд для удорожания сметы или, наоборот, отказываться от них там, где они жизненно необходимы.
Резюме: Доверяйте тем, кто не боится сложных вопросов, действует по прозрачной технологии и предоставляет инженерные обоснования своих решений. Это — Ваша главная страховка от проблем с горизонтальной нагрузкой на винтовые сваи.
Подводя итоги, важно закрепить главную мысль: горизонтальная нагрузка — это не второстепенный фактор, а полноправная и мощная сила, которую нельзя игнорировать при проектировании свайно-винтового фундамента. Стабильность Вашего дома, гаража или забора зависит от того, насколько правильно была рассчитана и обеспечена несущая способность свай по отношению к боковым воздействиям. Мы разобрали, что устойчивость достигается не чудом, а комбинацией трех элементов: длины сваи, уходящей в стабильный грунт, прочности ее ствола и надежной работы лопасти-якоря.
Всегда настаивайте на расчете. Не соглашайтесь на предложения, где параметры свай подбираются без учета конкретных условий Вашего участка, особенно в регионах со сложными грунтами, как Ленинградская область. Расчет — это не бюрократическая формальность, а математическое доказательство надежности Вашего фундамента.
Помните о главном правиле: свая должна быть установлена ниже глубины промерзания. Это единственный способ гарантировать, что силы морозного пучения не будут выталкивать и раскачивать Ваш фундамент каждую зиму.
Выбирайте подрядчика, который мыслит как инженер, а не как монтажник с гаечным ключом. Компания, которая с первого раза подробно отвечает на вопросы об источниках нагрузок, свойствах грунта и мерах усиления, заслуживает доверия.
Надеемся, это простое объяснение сложной физики помогло Вам понять, на что обращать внимание при создании долговечного и безопасного фундамента. Помните, что грамотный подход на этапе нулевого цикла — это экономия на многократно более дорогостоящем ремонте в будущем.
Да, это возможно, но требует технически грамотного подхода и дополнительных инвестиций. Самый эффективный способ — создание жесткой рамы из ростверка. Металлический или железобетонный ростверк связывает все сваи в единую пространственную конструкцию, которая равномерно перераспределяет боковую нагрузку между всеми элементами фундамента. Это особенно актуально, если изначально был выбран недостаточный шаг свай или не учтены значительные ветровые нагрузки.
Для усиления отдельных опор (например, столбов забора или навеса) применяются другие методы. Установка подкосов (распорок) позволяет передавать горизонтальное усилие на соседние устойчивые конструкции или на грунт через дополнительные точечные основания. В самых сложных случаях может потребоваться монтаж дополнительных свай рядом с существующими с последующей их жесткой связкой через общий оголовок или металлический каркас. Каждое такое решение требует индивидуального расчета
Оба параметра критически важны, но выполняют принципиально разные функции, и их нельзя противопоставлять. Длина сваи — это ключ к достижению стабильных грунтовых слоев. В условиях Ленинградской области с ее пучинистыми грунтами достаточная длина гарантирует, что лопасть-якорь пройдет зону промерзания и упрется в плотное, несжимаемое основание. Именно длинная свая работает как рычаг, сопротивление которого изгибу возрастает с глубиной.
Диаметр ствола и толщина его стенки определяют собственный момент сопротивления изгибу. Проще говоря, толстостенная труба большого диаметра сама по себе гораздо лучше сопротивляется изгибающим усилиям в верхней части, где грунт не может оказать ей достаточной поддержки. Таким образом, для устойчивости необходима достаточная длина, чтобы “зацепиться” за надежный грунт, и достаточный диаметр, чтобы не согнуться до того, как это зацепление сработает
Бетонирование внутренней полости сваи товарным бетоном — это эффективная мера, которая увеличивает жесткость ствола на изгиб примерно на 20-30%. Механизм работы прост: бетонный сердечник внутри металлической трубы предотвращает ее локальную деформацию, так называемое “складывание” или “сплющивание” в зоне максимального изгибающего момента. Свая начинает работать как составная конструкция, обладающая большей устойчивостью.
Однако крайне важно понимать, что бетонирование является вспомогательным, а не основным фактором устойчивости. Оно укрепляет саму сваю, но не компенсирует ошибки в глубине установки или неправильный подбор лопасти. Если свая короткая и ее лопасть находится в зоне промерзания, или если она установлена в слабый грунт, то даже забетонированная свая не сможет противостоять значительным горизонтальным нагрузкам. Это улучшение характеристик материала, но не замена правильной конструкции
Это кажется парадоксальным только на первый взгляд. Все объясняется разным характером нагрузок. Дом — это массивная конструкция с большой собственной нагрузкой, которая стабилизирует фундамент. Основные усилия в нем — вертикальные. Горизонтальные воздействия (ветер) распределяются по большой площади стен и через жесткие перекрытия передаются на весь свайный фундамент.
Забор из профнастила — это принципиально иная конструкция. Он обладает высокой парусностью, большой протяженностью и относительно малой массой. Ветер, воздействуя на его плоскость, создает не вертикальное давление, а мощный опрокидывающий момент, который концентрируется в месте выхода каждого столба из земли. Эта нагрузка стремится не продавить сваю, а сломать ее. Поэтому для заборов критически важны не столько несущая способность по грунту, сколько глубина заложения и жесткость ствола для сопротивления изгибу
Строительство на слабых, обводненных грунтах (таких как торфяники, характерные для Ленинградской области) требует особого подхода и тщательного расчета. Стандартные решения здесь не работают. Первым и обязательным шагом является проведение геологических изысканий для точного определения глубины залегания плотных несущих слоев.
Основные меры усиления включают применение специальных свай с увеличенным количеством лопастей. Двухлопастные сваи, где одна лопасть работает в зоне стабильного грунта, а вторая дополнительно стабилизирует ствол в верхних слоях, значительно повышают устойчивость. Также практикуется уменьшение шага между сваями для более равномерного распределения нагрузки и обязательное устройство высокого монолитного ростверка, который не только связывает сваи, но и частично “парит” над грунтом, компенсируя его сезонные подвижки. В таких условиях экономия на проектировании недопустима
