Как сделать винтовые сваи для фундамента своими руками

Как сделать винтовые сваи для фундамента своими руками

Введение в винтовые сваи

Винтовые сваи представляют собой популярный современный метод обустройства фундамента, который активно используется как в частном, так и в промышленном строительстве. Их популярность обусловлена простотой монтажа, экономичностью и возможностью использования на различных типах грунта.

Конструкция винтовых свай

Что такое винтовые сваи?

Винтовые сваи – это металлические трубы с приваренными лопастями на одном из концов, которые вкручиваются в грунт подобно гигантскому шурупу. Их основная функция – передача нагрузки здания на более плотные слои почвы, обеспечивая устойчивость и долговечность сооружения.

Преимущества и недостатки винтовых свай

Преимущества включают возможность быстрого монтажа без применения тяжелой техники, высокую устойчивость к деформациям грунта и возможность установки в любое время года. Однако они не всегда подходят для использования на каменистых или скалистых участках, а также требуют точных расчетов и качественной антикоррозийной обработки.

Виды свайных фундаментов

Свайно-винтовой

Свайно-винтовой фундамент состоит из металлоконструкций, которые сворачиваются в грунт. Он идеально подходит для легких зданий и строений на сложных рельефах.

Забивной

Забивные сваи изготавливаются из бетона или металла и забиваются в землю специальной техникой. Этот вид фундамента надежен, но требует существенных финансовых и временных затрат.

Буронабивной

Буронабивные сваи подразумевают бурение скважины с последующим заполнением ее бетоном. Это трудоемкий процесс, требующий специалистов, но он позволяет обеспечить высокую несущую способность.

Пошаговая инструкция по изготовлению винтовых свай

Как сделать винтовые сваи для фундамента своими руками

Подготовка чертежа

Первый шаг при изготовлении винтовых свай своими руками – создание детального чертежа. Необходимо учесть все размеры компонентов: диаметр трубы, длину ствола, размер лопастей и наконечника.

Выбор трубы для ствола

Для ствола рекомендуется использовать металлическую трубу диаметром от 57 до 108 мм в зависимости от предполагаемой нагрузки. Толщина стенок должна быть не менее 4 мм для обеспечения достаточной прочности.

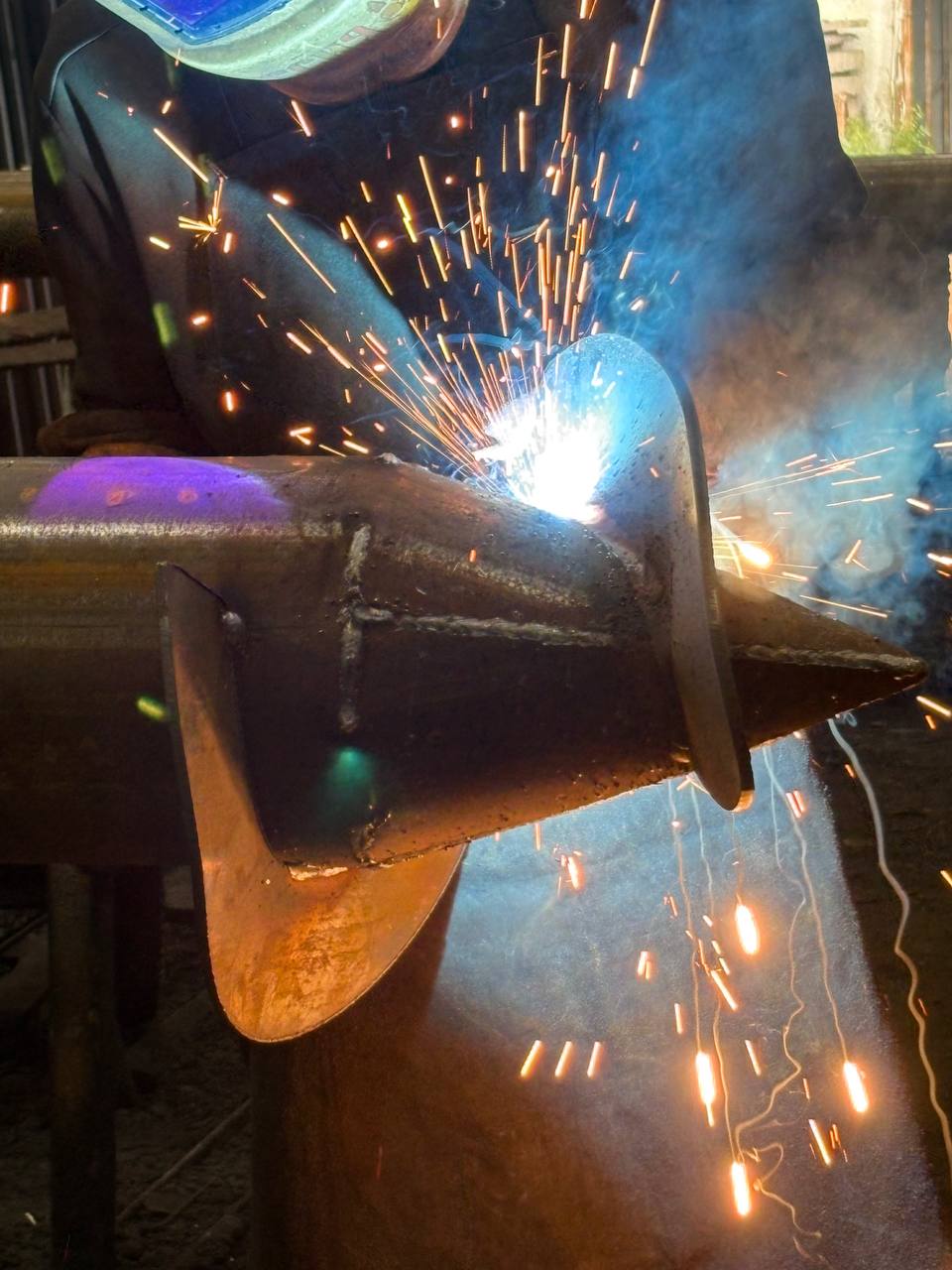

Изготовление лопастей

Лопасти вырезаются из металлического листа толщиной около 5 мм. Они должны иметь форму спирали для оптимального вкручивания в грунт.

Наконечник и винт

Наконечник сварочного типа приваривается к нижнему концу трубы. Спиральная часть присоединяется к нему под углом для создания необходимого усилия при вкручивании.

Оголовок

Оголовок закрепляется на верхнем конце сваи и служит опорной площадкой для конструкции здания.

Антикоррозийная обработка

Все элементы необходимо обработать антикоррозийными средствами (например, битумными мастиками или специальными красками) для продления срока службы конструкций.

Монтаж винтовых свай

Как сделать винтовые сваи для фундамента своими руками

Расчеты и планирование

Перед началом установки важно провести тщательные расчеты. Необходимо определить количество свай, которое будет использоваться, их длину и диаметр. Для этого следует учитывать тип грунта на участке, предполагаемую нагрузку на фундамент и климатические условия региона. Обычно для частного дома достаточно свай диаметром 76-89 мм с длиной 2-3 метра.

Подготовка площадки

Площадка должна быть очищена от растительности, камней и другого мусора. Это обеспечит ровное основание для установки свай. Также следует разметить места будущих отверстий согласно проекту.

Установка свай

  1. Бурение отверстий:
    Для начала необходимо пробурить отверстие в грунте с помощью ручного или механического бура на глубину около 30-50 см в зависимости от плотности почвы. Это облегчит начальное вкручивание сваи.

  2. Вкручивание сваи:
    Винтовая свая устанавливается вертикально в подготовленное отверстие и начинает вкручиваться вручную или с использованием специализированных механизмов (например, гидравлических машин). Важно следить за вертикальностью сваи на протяжении всего процесса вкручивания.

  3. Контроль глубины:
    Сваи должны быть вкручены до достижения плотных слоев грунта или до проектной глубины (обычно не менее 1 м ниже уровня промерзания грунта).

  4. Выравнивание по высоте:
    После установки всех свай необходимо выровнять их по высоте при помощи нивелира или лазерного уровня. Отдельные сваи можно обрезать болгаркой до необходимой высоты.

  5. Заполнение бетоном:
    Внутреннюю полость сваи рекомендуется заливать бетоном для повышения устойчивости конструкции к боковым нагрузкам и коррозии.

  6. Установка оголовков:
    На верхнюю часть каждой сваи устанавливаются металлические оголовки — это пластины, которые служат основанием для крепления ростверка или другой несущей конструкции фундамента.

Заключительные работы

После монтажа всех элементов фундамента проверяется равномерность распределения нагрузки на каждую сваю путем контрольных испытаний – они могут включать статическое тестирование нагружением для оценки несущей способности каждого элемента системы отдельно.

Стоит ли делать самостоятельно?

Изготовление и установка винтовых свай своими руками возможно при наличии необходимых навыков сварки и работы с металлом. Однако ошибки могут привести к дорогостоящим последствиям — лучше доверить этот процесс профессионалам при отсутствии полной уверенности в своих силах.

Заключение

Винтовые сваи – отличный выбор для возведения фундамента на сложных участках благодаря их адаптивности и экономичности. Тем не менее они требуют тщательной подготовки и правильного выполнения всех этапов производства и монтажа.

Часто задаваемые вопросы

  • Можно ли использовать винтовые сваи на песчаном грунте?
    Да, они отлично подходят для песчаного грунта благодаря своей устойчивости к осыпанию.

  • Насколько глубоко нужно вкручивать сваи?
    Обычно глубина составляет от 1 до 2 метров в зависимости от характеристик почвы.

  • Как часто нужно проверять состояние свай после установки?
    Рекомендуется проводить осмотр каждые несколько лет или после значительных погодных изменений
