Когда заказчик звонит и говорит «мой дом просел», первый вопрос инженера: а это точно просадка? Потому что 9 из 10 случаев — это осадка, физически неизбежный процесс, заложенный в природе любого грунта. И лишь в одном случае из десяти речь идёт о патологии, которая требует немедленного вмешательства.
Осадка — предсказуемое, расчётное вертикальное перемещение фундамента вниз, следствие уплотнения грунта под нагрузкой от здания.
Просадка — аварийное, нерасчётное смещение, часто неравномерное, возникающее вследствие ошибок в геологии, проектировании или нарушения технологии монтажа.

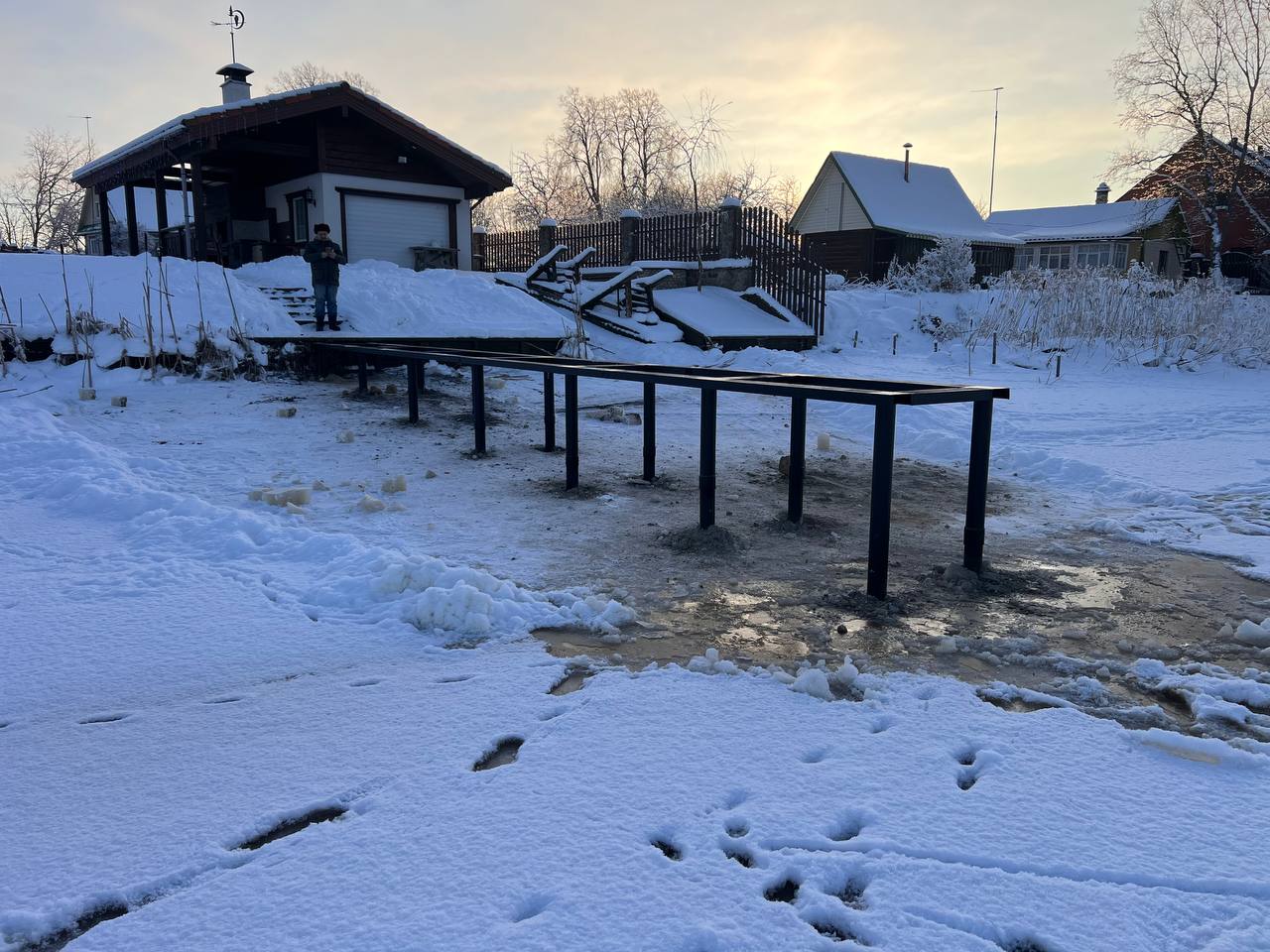

Свайное поле — не набор изолированных стержней, вбитых в землю. Это единая пространственная система, где каждая свая взаимодействует с соседними через грунтовый массив и через жёсткий ростверк сверху.
Нагрузка от здания перераспределяется между сваями, а зоны уплотнённого грунта под остриями перекрываются, формируя «условное свайно-грунтовое основание» по СП 24.13330.2021 — массив, который работает как единое тело.
Осадка — не случайность и не дефект. Это закономерный отклик грунтовой среды на приложенную нагрузку, описываемый механикой грунтов. Чтобы понять, когда процесс остаётся в норме, а когда выходит за её пределы, нужно разобраться в двух принципиально разных механизмах деформирования: мгновенном упругом и длительном фильтрационном.
Когда свая принимает нагрузку от здания, она передаёт её грунту по двум независимым путям.
Первый — боковое трение: сопротивление грунта вдоль боковой поверхности ствола (удельное трение fs).
Второй — лобовое сопротивление острия: давление несущего слоя под нижним торцом сваи (qc).
Соотношение этих составляющих зависит от типа грунта и конструкции сваи: у длинных забивных свай в суглинках доля бокового трения достигает 60–70% от суммарного сопротивления.
В момент приложения нагрузки происходит мгновенная упругая деформация системы «свая — грунт» — это первоначальная осадка. Она развивается в течение первых нескольких недель после возведения коробки здания. Для сухих плотных песков этот процесс завершается практически сразу — в течение 1–3 месяцев после полного нагружения.
Иногда застройщики пытаются сэкономить, заказывая стандартные двухметровые сваи там, где уровень промерзания грунта составляет 1.5 метра.
Типичные проблемы со сваями из-за неверной длины:
Выталкивание (пучение): если лопасть сваи находится в зоне промерзания, замерзшая влага в почве зимой просто вытолкнет сваю вверх. Весной, когда грунт оттает, свая может не вернуться на место.
Недостаточная несущая способность: если свая не дошла до твердого «материка», она не сможет нести расчетный вес дома.
|
Тип грунта |
Коэффициент фильтрации |
Активная фаза стабилизации |
|
Сухой плотный песок |
10⁻³–10⁻⁴ м/с |
1–3 месяца |
|
Супесь, лёгкий суглинок |
10⁻⁵–10⁻⁶ м/с |
6–18 месяцев |
|
Тугопластичный суглинок |
10⁻⁷–10⁻⁸ м/с |
3–5 лет |
|
Мягкопластичная глина |
10⁻⁸–10⁻⁹ м/с |
7–15 лет и более |
Под острием сваи формируется зона уплотнённого грунта — ядро, давление в котором в 5–10 раз превышает природное давление пласта. При шаге свай менее 3 диаметров эти зоны перекрываются, и осадка всего поля становится больше, чем осадка одиночной сваи. Данный эффект учитывается в расчёте через коэффициент взаимного влияния свай согласно СП 24.13330.2021, п. 7.4.
Основной документ — СП 24.13330.2021 «Свайные фундаменты» (актуализированная редакция СНиП 2.02.03-85). Предельные значения деформаций оснований зданий и сооружений установлены в СП 22.13330.2016 «Основания зданий и сооружений», Приложение Д.
|
Параметр |
Значение |
Норматив |
|
Средняя абсолютная осадка (малоэтажные бескаркасные здания) |
до 100 мм |
|
|
Предельная абсолютная осадка (каркасные здания) |
80–150 мм |
|
|
Предельная абсолютная осадка (жёсткая конструктивная схема) |
до 200 мм |
|
|
Предельный угол крена (жилые здания до 5 этажей) |
0,005 (5 мм/м) |
|
|
Относительная неравномерность осадки (кирпич, блоки) |
0,001–0,003 |
Абсолютная величина осадки — не самый опасный параметр. Куда важнее относительная неравномерность ∆s/L: отношение разности осадок двух точек к расстоянию между ними. Именно она создаёт изгибающие моменты в ростверке и несущих стенах, приводит к трещинообразованию и потере устойчивости конструкции./p>
Пример из практики: два угла дома расположены на расстоянии 10 м, один угол осел на 10 мм, другой — на 40 мм. Разность 30 мм при базе 10 000 мм даёт ∆s/L = 0,003 — предельное значение для кирпичных и блочных зданий по СП 22.13330.2016. При этом абсолютная осадка каждого угла по отдельности — в пределах нормы. Равномерное оседание дома на 80 мм конструкции не угрожает. Перекос в 20 мм на длине 5 м — повод для обследования.
Граница между нормой и патологией в фундаментостроении определяется не только цифрами из СП, но и характером деформаций — тем, как именно здание реагирует на перемещение основания. Ряд признаков виден невооружённым глазом и не требует приборов: важно знать, на что смотреть и как интерпретировать увиденное.
|
# |
Признак |
Физический смысл |
|
1 |
Диагональные трещины 45–60° от углов проёмов |
Неравномерная осадка — просел угол или один борт фундамента |
|
2 |
Заклинивание дверей и окон через 1–2 года после постройки |
Перекос коробки, относительная осадка соседних опор вышла за ∆s/L > 0,003 |
|
3 |
Локальный отрыв отмостки на одном углу с перекосом плиты |
Аномальное перемещение фундамента в конкретной точке |
|
4 |
Разрыв жёстких стояков или горизонтальные трещины в плите в подвале |
Осадка вышла за расчётные пределы, деформации конструктива |
|
5 |
Нарастающие смещения геодезических марок (скорость > 1 мм/мес.) |
Процесс не стабилизируется — идёт прогрессирующая деформация |
Характер трещин — главная диагностическая информация при визуальном обследовании.
Горизонтальные трещины по швам кладки — усадка материала, норма, не связана с фундаментом.
Диагональные трещины с «клином» (одна сторона шире другой) — неравномерная осадка фундамента; направление расширения трещины показывает, куда просел угол.
Вертикальные трещины посередине стены, расширяющиеся кверху — признак выпучивания центральной части свайного поля или потери несущей способности центральных свай.
Трещины, пересекающие сразу несколько рядов кладки без привязки к швам — деформация несущей конструкции, требует немедленного обследования.
Подавляющее большинство случаев аварийной просадки связано с тремя типовыми ошибками на этапе изысканий:
Не выявленные линзы слабого грунта — торф, сапропель, рыхлые водонасыщенные пески. Свая «пробивает» твёрдый несущий пласт и опирается острием на слабое включение. Несущая способность при этом может быть в 3–5 раз ниже расчётной.
Недоучёт морозного пучения при недостаточном заглублении. Касательные силы пучения в суглинках достигают 60–120 кПа по боковой поверхности сваи (ГОСТ 25100-2020), что способно вырвать недостаточно нагруженную сваю вверх.
Недоучёт подземных вод: при подъёме уровня грунтовых вод несущая способность насыщенных глин падает на 30–50% вследствие уменьшения эффективного напряжения в скелете грунта.
Контроль осадки начинается не на стройплощадке, а в камеральном отделе — с анализа результатов инженерно-геологических изысканий, выполненных в соответствии с СП 11-105-97 «Инженерно-геологические изыскания для строительства».
Статическое зондирование — основной инструмент для оценки несущей способности свай. Зонд с конусом стандартного сечения 10 см² вдавливается в грунт с постоянной скоростью 2 см/с, непрерывно фиксируя лобовое сопротивление qc и боковое трение fs по всей глубине. Это позволяет с точностью до 10–15 см установить границы несущих пластов, выявить линзы слабых грунтов и получить расчётные характеристики без отбора нарушенных образцов.
По данным СРТ мы рассчитываем несущую способность сваи по СП 24.13330.2021, формулы 7.11–7.15 и назначаем конструктивные параметры: диаметр, длину и шаг. Преимущество метода перед традиционным бурением — непрерывный разрез без пропущенных слоёв. Именно бурение с отбором проб через 1–2 метра нередко «не замечает» тонкие торфяные линзы мощностью 15–30 см.
Испытания вдавливающей нагрузкой выполняются по ГОСТ 5686-2012 «Сваи. Методы полевых испытаний» на этапе пробной забивки — до начала массовой погружки. Эталонная свая нагружается ступенями до нагрузки, превышающей расчётную в 1,5–2 раза. По графику «нагрузка — осадка» определяем фактическую предельную несущую способность и сравниваем с расчётной.
Если фактическое значение меньше расчётного более чем на 20% — параметры свайного поля пересматриваются ещё до начала массовых работ. Это стандартная практика для ответственных объектов, которую, к сожалению, нередко исключают из бюджета при строительстве частных домов.
Жёсткий монолитный железобетонный ростверк работает как неразрезная балка, перераспределяющая нагрузки между сваями при неравномерных деформациях основания. Расчёт ведётся по СП 63.13330.2018 «Бетонные и железобетонные конструкции».
В зонах концентрации нагрузок — под несущими стенами, в угловых узлах — мы увеличиваем сечение ростверка и насыщение арматурой.
Практическое правило: жёсткость ростверка должна компенсировать расчётную неравномерность осадки в 1,5-кратном запасе. Это обеспечивает сохранение эксплуатационных характеристик конструкции даже при несимметричном нагружении.
На объектах с документально подтверждённой сложной геологией — заторфованными линзами, насыпными грунтами разной мощности — мы устанавливаем геодезические марки на цоколе и выполняем нивелирование раз в квартал в течение первых двух лет эксплуатации согласно ГОСТ 24846-2012 «Грунты. Методы измерения деформаций оснований зданий и сооружений». Это позволяет зафиксировать динамику и реагировать до того, как деформации достигли предельных значений.
Осадка свайного фундамента — физически неизбежный процесс, заложенный в природе взаимодействия конструкции с грунтовым массивом. Равномерная осадка в расчётных пределах не угрожает ни несущим конструкциям, ни отделке, ни инженерным системам здания. Просадка — это отклонение от расчётной модели, следствие ошибок или упущений, которое требует немедленного профессионального анализа.
Осадка неизбежна. Просадка недопустима.
90% проблем с просадкой предотвращаются на этапе инженерно-геологических изысканий — не на этапе усиления уже деформированного фундамента. Правильно выполненные изыскания стоят 50–120 тыс. рублей. Инъектирование грунта под просевшим домом обходится в 300–800 тыс. рублей и не всегда гарантирует результат.
Не экономьте на геологии. Это единственное вложение, которое окупается до начала строительства.
Это один из наиболее частых вопросов, и ответ на него определяется прежде всего консистенцией и степенью влажности глинистого грунта. Физический механизм — консолидация: поровая вода под давлением от нагруженной сваи фильтруется в зоны с меньшим давлением, скелет грунта постепенно уплотняется. Скорость этого процесса определяется коэффициентом фильтрации, который для мягкопластичных глин составляет 10⁻⁸–10⁻⁹ м/с — в сотни тысяч раз меньше, чем для песков.
На практике для тугопластичных суглинков активная фаза осадки завершается через 3–5 лет после полного нагружения здания. Для мягкопластичных и текучепластичных глин с высоким коэффициентом сжимаемости — через 7–12 лет. В отдельных случаях, когда слабая водонасыщенная глина имеет мощность более 10–15 м, процесс консолидации может продолжаться 20 и более лет — это характерно для намывных территорий и берегов водохранилищ Северо-Запада России.
«Полная стабилизация» — термин условный: осадка затухает по логарифмическому закону и никогда не равна строгому нулю. Нормативным критерием завершения активной фазы считается скорость осадки менее 1 мм в месяц на протяжении двух последовательных измерений по методике ГОСТ 24846-2012. Именно по этому критерию инженер даёт письменное заключение о допустимости финишной отделки
Ответ зависит от вида работ и применяемых материалов — единого правила здесь нет. Черновые работы, не требующие жёсткой связи с несущими конструкциями, выполнять можно: стяжка плавающего типа без крепления к стенам, монтаж инженерных систем на гибких соединениях, утепление и гидроизоляция — всё это допустимо после набора проектной прочности бетоном ростверка (28 суток по ГОСТ 10180-2012) и возведения коробки. Плавающая стяжка будет перемещаться вместе с перекрытием и не треснет при осадке до 5–8 мм.
Финишная отделка — керамическая плитка, гипсокартон на клею, штукатурка с декоративной фактурой, паркет на клею — требует выдержки. Жёсткие отделочные материалы не компенсируют деформации конструктива и растрескиваются при неравномерных перемещениях более 2–3 мм. Практическая рекомендация для домов из газобетона и кирпича: выдержать не менее одного полного годового цикла (лето–зима–лето) перед началом финишной отделки. За этот период пройдут максимальные сезонные деформации, и вы сможете объективно оценить характер трещинообразования в конструкции. Для деревянных домов из бруса и оцилиндрованного бревна — не менее 1,5–2 лет: активная усадка древесины продолжается именно столько, и до её завершения жёсткая отделка бессмысленна
В большинстве случаев — нет, и вот почему. Трещина по периметру отмостки — горизонтальный разрыв между плитой отмостки и цоколем шириной до 5–10 мм — практически неизбежна при любом типе фундамента. Это следствие разных коэффициентов теплового расширения и сезонного морозного пучения: поверхностный грунт под отмосткой промерзает и вспучивается на 3–8 см в зависимости от типа грунта, тогда как фундамент на сваях, опирающихся ниже глубины промерзания, остаётся неподвижным. Такой зазор нужно периодически заделывать полиуретановым герметиком, но к несущей способности фундамента он отношения не имеет.
Принципиально иная картина — диагональная трещина в теле отмостки, уходящая от угла здания или от точки примыкания крыльца, расширяющаяся по направлению к краю плиты. Особенно тревожный признак, если эта трещина возникла в летний период (исключая температурное раскрытие), формируется в зоне непучинистого грунта и прослеживается в виде аналогичной диагональной трещины на цоколе выше. В таком случае необходимо установить контрольные маяки — гипсовые полоски шириной 20–25 мм, наклеенные поперёк трещины с фиксацией даты нанесения — и вести наблюдение. Нарастание ширины раскрытия более чем на 1 мм за месяц в летний бесснеговой период является достаточным основанием для вызова инженера и проведения геодезического обследования по ГОСТ 24846-2012
Это непростая диагностическая задача, поскольку оба процесса происходят одновременно в первые 1–3 года жизни здания. Тем не менее у каждого процесса есть характерные признаки, позволяющие разделить их при внимательном визуальном осмотре.
Усадка газобетона — следствие потери влаги из порового пространства блоков при высыхании. Она проявляется равномерно по всем стенам: горизонтальные трещины на стыках рядов по шву кладки, трещины на сопряжении перемычек с кладкой над проёмами, одинаковые по ширине вертикальные трещины в углах стен с обеих сторон угла. Ключевое свойство усадочных трещин — одинаковая ширина раскрытия по всей длине без выраженного «клина».
Осадка фундамента проявляется иначе: диагональные трещины под углом 30–60° от углов проёмов, у которых одна сторона заметно шире другой — это диагностический «клин», направление расширения которого указывает, куда просел фрагмент фундамента. Трещины пересекают сразу несколько рядов кладки без привязки к горизонтальным швам. Нередко первый этаж даёт трещины, а второй — нет, что прямо указывает на локальную деформацию основания в нижней зоне.
Если сомневаетесь — поставьте маяки на трещины обоих типов и ведите наблюдение. Усадка газобетона затухает в течение 1–2 лет и маяков не рвёт. Активная осадка фундамента продолжает раскрывать трещины, и маяк в этом случае лопается или смещается. Трещина, которая не расширилась за 6 месяцев в летний период, с высокой вероятностью является усадочной, а не фундаментной проблемой
Превышение нормативной осадки — это сигнал для немедленного инженерного обследования, а не для самостоятельного выбора метода усиления. Инженер, предлагающий метод без предварительной диагностики, не заслуживает доверия: без понимания причины процесс продолжится независимо от способа усиления. Обязательная последовательность: геодезическое нивелирование по маркам с фиксацией скорости и характера осадки; инженерно-геологическое доизучение с бурением 1–2 скважин в зоне деформаций; анализ соответствия фактических данных расчётной модели. И только затем — выбор метода.
Инъектирование грунта (цементация, силикатизация, смолизация по ГОСТ Р 58033-2017) — нагнетание вяжущего состава через инъекторы под давлением 0,3–2,0 МПа. После полимеризации прочность грунта на сжатие возрастает до 1,5–5 МПа. Метод эффективен для несвязных грунтов — мелких и средних песков, крупнообломочных оснований — и для лёгких суглинков. Принципиальное ограничение: в насыщенных водой мягких глинах метод не работает — суспензия вымывается фильтрационным потоком, не успевая схватиться. Стоимость для частного дома — 200–500 тыс. руб. в зависимости от объёма обработки.
Буроинъекционные микросваи — наиболее универсальный метод для частного строительства. Скважина диаметром 100–250 мм бурится через тело ростверка или рядом с ним, устанавливается арматурный каркас, нагнетается цементный раствор под давлением. Свая уходит ниже зоны нестабильного грунта и опирается на надёжный несущий пласт — фактически создаётся новое свайное поле без демонтажа существующих конструкций. Несущая способность одной микросваи диаметром 150 мм в суглинках составляет 15–35 тонн по СП 24.13330.2021. Стоимость одной сваи под ключ — 25–60 тыс. руб., на типовой дом потребуется 8–20 штук в зависимости от конструктивной схемы
