Прежде чем погружаться в цифры, давайте определимся с алгоритмом. Фундамент — это весы. На одной чаше — нагрузка (все, что давит сверху: дом, мебель, снег). На второй чаше — сопротивление грунта (сила, с которой земля толкает сваю обратно).
Наша задача — уравновесить эти чаши так, чтобы запас прочности составлял 30%. Если запас меньше — дом рискует «поплыть». Если больше 50% — вы закапываете деньги в землю.
Для ручного расчета нам не понадобятся сложные программы или диплом инженера. Достаточно знать три вводные:
Начнем с первой чаши весов — сбора нагрузок.
Чтобы фундамент стоял вечно, нам нужно знать одну цифру: сколько тонн будет давить на землю. Не примерно, а точно.
Многие думают, что вес дома — это только вес бревен или пачек газоблока. Это ошибка. Полный вес здания складывается из трех «слоев» нагрузок. Упустите один — получите просадку.
Это «скелет» и «кожа» вашего дома. Всё, что вы построите и что никуда не денется в ближайшие 50 лет. Сюда входит вес самого сруба (или каркаса), стропильной системы, кровельного материала, утеплителя, черновой и чистовой отделки.
Считать каждый гвоздь не нужно. Строители используют усредненные значения удельного веса материалов.
|
Элемент конструкции |
Материал |
Вес 1 м² (кг) |
|
Стены |
Бревно/Брус (200 мм) |
160–180 |
|
|
Каркас с утеплителем (150 мм) |
30–50 |
|
|
Газобетон (300 мм) |
200–250 |
|
Перекрытия |
Деревянные балки + утеплитель |
70–100 |
|
|
Цокольное (с утеплением 200 мм) |
100–150 |
|
Кровля |
Металлочерепица / Профлист |
5–7 |
|
|
Шифер |
10–15 |
|
|
Мягкая кровля (с OSB) |
10–12 |
Совет эксперта: Не забывайте про внутренние перегородки. Даже легкая каркасная стенка, обшитая гипсокартоном с двух сторон, весит около 30–40 кг на погонный метр. В масштабах дома это набегает на лишнюю тонну.
Дом строится не для того, чтобы стоять пустым. В нем появятся диваны, шкафы, холодильник, стиральная машина, ванна с водой и сами жильцы. Это называется эксплуатационной или полезной нагрузкой.
Взвешивать шкафы не придется. Есть норматив СНиП 2.01.07-85.
Это значение умножаем на общую площадь всех этажей (включая мансарду).
В строительстве нельзя работать «в ноль». Материал может оказаться чуть влажнее и тяжелее, снега выпадет чуть больше нормы, а гости на новоселье придут всей толпой.
Поэтому полученную сумму (Вес конструкций + Полезная нагрузка) мы всегда умножаем на коэффициент запаса надежности.
Для частного домостроения золотой стандарт — 1.3 (или 30% запаса).
Это ваша страховка от форс-мажора. Экономить на этом коэффициенте — значит играть в рулетку со своим домом.
Мы взвесили дом. Но это только половина нагрузки. Вторая половина приходит извне — с неба и от земли. И если вес бруса постоянен, то сугробы на крыше или влажность глины могут меняться. Эти факторы часто становятся сюрпризом для начинающего строителя.
Зимой ваш дом может потяжелеть на 5–10 тонн. Снег — это замерзшая вода, и весит он немало. Игнорировать это нельзя.
Россия поделена на снеговые районы (по СП 20.13330). Вот значения для самых популярных зон строительства:
Берем площадь проекции крыши (грубо говоря, площадь пятна застройки + свесы) и умножаем на норматив вашего региона.
Для дома 8×8 м в Подмосковье (III район) только снег добавит: 64 м² × 180 кг = 11 520 кг. Это вес целого грузовика, который внезапно «заедет» на вашу крышу в феврале.
Совет эксперта: Угол крыши имеет значение. Если скат крутой (более 60 градусов), снег на нем не задерживается. Нагрузку можно считать нулевой. Если угол меньше 25 градусов — снег лежит шапкой, коэффициент полный. В большинстве частных домов (крыши 30–45 градусов) скидок на наклон не делают. Считаем по максимуму.
Свая сама по себе ничего не держит. Держит грунт, на который она опирается лопастью. Именно поэтому сваю крутят ниже глубины промерзания — туда, где грунт плотный и не пучинится.
Разные грунты сопротивляются давлению по-разному. Представьте, что вы встали на каблуках в асфальт и в болото. Разница очевидна.
|
Тип грунта |
Несущая способность (тонн) |
Примечание |
|
Песок средней крупности |
5.0 – 7.0 |
Самый надежный вариант. Свая встает намертво. |
|
Суглинок твердый |
3.5 – 5.0 |
Хороший грунт, стандарт для средней полосы. |
|
Суглинок мягкопластичный |
2.0 – 3.0 |
Требует больше свай или увеличения диаметра лопасти. |
|
Глина тугопластичная |
3.0 – 4.5 |
Держит хорошо, но тяжело крутить. |
|
Торф, насыпной грунт |
0 |
Опираться нельзя! Нужно проходить этот слой насквозь до твердой почвы. |
Цифры ориентировочные. Точное значение дает только пробное завинчивание.
Выбор сваи — это поиск баланса. Тонкая провалится под весом дома. Толстая — съест бюджет и потребует спецтехники для монтажа.
В расчетах мы будем отталкиваться от СВС-108, как самой популярной позиции для частного дома.
Теория позади. У нас на руках все слагаемые: вес материалов, снеговая нагрузка, полезная нагрузка и данные по грунту. Теперь сводим это в одну понятную формулу.
Логика простая: берем общий вес всего, что давит вниз, умножаем на коэффициент запаса и делим на силу, с которой одна свая толкает вверх.
N = (M × K) / S
Где:
Результат всегда округляем в большую сторону. Получили 14.2? Значит, нужно 15 свай. А лучше 16, чтобы сохранить симметрию.
Давайте рассчитаем фундамент для реального дома, чтобы вы увидели механику процесса.
Дано:
Грунт: Суглинок тугопластичный (средний, не болото, но и не камень). Свая 108 мм держит в нем примерно 4 тонны.
Именно этот вес должен выдержать фундамент.
Свая СВС-108 в нашем грунте держит 4 тонны.
N = 74.23 / 4 = 18.55
Вердикт: Нам нужно минимум 19 свай. А для красивой сетки (чтобы было удобно класть обвязочный брус) мы возьмем 20 штук.
Важный нюанс:
Если бы мы строили этот же дом на плотном песке (где свая держит 6 тонн), нам бы хватило: 74.2 / 6 = 12.3 → 14 свай.
А если на мягком торфянике (свая держит 2.5 тонны): 74.2 / 2.5 = 29.6 → 30 свай.
Видите разницу? Один и тот же дом, но разница в бюджете на фундамент — в два раза. Вот почему «средние» калькуляторы врут.
Получив заветное число «20 свай», многие совершают ошибку: просто делят периметр дома на равные отрезки. Так делать нельзя. Свайное поле — это не просто частокол, это система опорных точек. У каждой сваи должна быть своя задача.
Расстановку свай начинаем не с шага, а с ключевых узлов. Это аксиома.
Только расставив эти «маяки», мы начинаем заполнять промежутки между ними.
Теперь берем оставшиеся сваи и равномерно распределяем их между обязательными точками. Здесь вступает в силу правило предельного прогиба. Деревянный брус (обвязка) — не стальная балка, он имеет свойство прогибаться под нагрузкой.
Допустимый шаг свай (L) для деревянных домов:
В нашем примере с домом 6×8 м (брус) у нас есть стена 8 метров. Если поставить сваи только по углам, пролет будет 8 метров — это недопустимо.
Делим:
8 / 3 = 2.66 м (многовато для бруса).
8 / 4 = 2.0 м (идеально).
Значит, на стене 8 метров встанет 4 пролета (3 промежуточные сваи + 2 угловые).
Совет эксперта: Никогда не делайте пролет больше 3 метров для деревянной обвязки, даже если расчет нагрузки позволяет. Сечение бруса 200х200 мм на пролете 3.5 метра прогнется под собственным весом со временем. Пол станет «зыбким», в серванте зазвенит посуда от шагов.
Особое внимание — тяжелым зонам. Если в доме планируется русская печь или кирпичный камин весом более 700 кг, под них делается отдельный свайный куст. Обычно это 2–4 сваи, связанные отдельным швеллером, не привязанным жестко к основному фундаменту (чтобы разные осадки дома и печи не порвали конструкцию).
Терраса — обратная история. Она легкая. Под нее сваи можно крутить реже (до 3 метров) и брать меньший диаметр (СВС-89), если позволяет грунт. Это законный способ сэкономить, не ухудшая качество основного жилья.
Даже идеальный расчет на бумаге разбивается о суровую реальность монтажа. Практика показывает: 8 из 10 проблем с фундаментом возникают не из-за математики, а из-за желания «срезать углы» на площадке. Мы собрали 5 критических ошибок, цена которых — перекошенный дом.
Самая популярная и опасная ошибка. Логика «возьму сваи 2.5 метра, как у соседа» не работает. Грунты под землей залегают слоями, как торт «Наполеон», только слои эти кривые и прерывистые.
Через 20 метров у соседа может быть плотная песчаная линза, а у вас на той же глубине — плывун или торфяной карман. Вкрутив сваю в мягкий грунт, вы не получите упора. Дом начнет тонуть.
Решение: Только пробное бурение. Это стоит копейки по сравнению с ремонтом фундамента. Свая должна зайти в твердый несущий слой, на какой бы глубине он ни был.
Расчет показал, что свая выдержит вертикальный вес. Но дом испытывает и боковые нагрузки — ветер и морозное пучение грунта. Если сваи торчат над землей выше 50–60 см, они превращаются в рычаги.
Без жесткой связи между собой (диагональной обвязки) сваи начинают «гулять» отдельно друг от друга. Вы будете чувствовать каждый шаг кошки вибрацией пола, а стиральная машина на отжиме раскачает люстру.
Решение: Если цоколь выше 50 см — обязательна обварка металлическим уголком или профильной трубой крест-накрест. Брус не дает нужной жесткости на высоких сваях.
Страшный сон технолога. Бывает так: бригадир промахнулся с уровнем, закрутил сваю слишком глубоко. И решает: «Сейчас на 10 см выкрутим обратно, и будет ровно».
В этот момент происходит катастрофа. Лопасть сваи уже разрыхлила грунт. Когда вы поднимаете её обратно, под лопастью образуется пустота. Свая больше не опирается на плотный материковый грунт, она висит в рыхлой «каше».

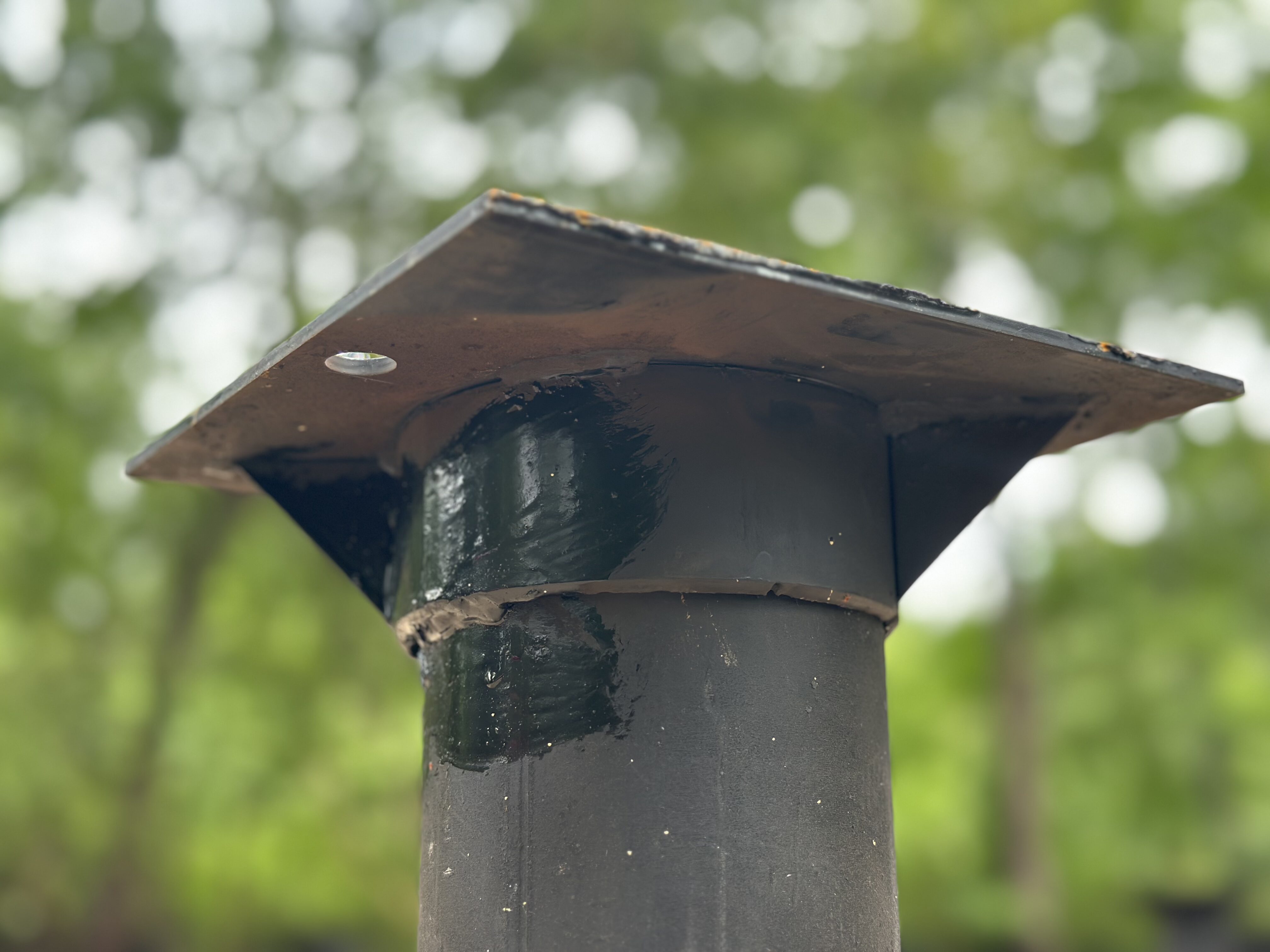

Решение: Сваю можно только закручивать. Если промахнулись и углубили лишнего — наваривайте оголовок или наращивайте ствол сваркой. Выкручивать назад нельзя ни на сантиметр.
Некоторые подрядчики засыпают в трубу сухую цементно-песчаную смесь (ЦПС), надеясь, что она «сама схватится от конденсата». Это миф. В сухой смеси остается воздух, металл продолжает корродировать изнутри. Более того, рыхлая засыпка не дает прочности стволу.
Решение: Только жидкий пескобетон марки М-300. Он вытесняет весь воздух, создает щелочную среду, в которой металл не ржавеет, и превращает полую трубу в железобетонный столб. Зимой используют присадки, но льют всё равно раствор.
Чтобы свая зашла ровно, монтажники часто копают «приямок» — направляющую ямку. Ошибка — копать её слишком глубоко (50–70 см) ради облегчения старта.
Верхний слой грунта держит сваю от бокового шатания. Если вы разрыли его на полметра, верхняя часть сваи лишается боковой поддержки. В ветреную погоду такой дом будет шататься сильнее.
Решение: Лидерная лунка (приямок) должна быть не глубже 20–30 см, только чтобы задать направление лопасти. Дальше свая должна идти сама, уплотняя грунт вокруг себя.
Фундамент — это не магия. Это физика 7-го класса.
Теперь у вас есть инструмент, чтобы проверить любого подрядчика. Если вам предлагают свайное поле без геологии, «на глаз» — гоните таких мастеров. Если в смете стоит шаг свай 3.5 метра для брусового дома — перед вами дилетанты, которые хотят сэкономить ваши деньги сейчас, чтобы вы потратили их на ремонт потом.
Считайте нагрузки. Делайте геологию. Оставляйте запас прочности. И ваш дом простоит дольше, чем вы планируете.
Нет, делать так нельзя. Это классическая ошибка, когда путают несущую способность опоры и прочность того, что на ней лежит. Даже если мощная 133-я свая легко выдержит вес дома при таком редком шаге, проблема возникнет выше — в обвязке. Деревянный брус (ростверк) на пролете в 4 метра неизбежно прогнется под собственным весом и весом стен. Дерево — гибкий материал, и оно не может работать как стальная балка на таких дистанциях.
В результате вы получите эффект «батута»: пол будет вибрировать при ходьбе, в шкафах звенеть посуда, а со временем перегородки могут перекоситься из-за провисания лаг. Максимально допустимый шаг для деревянного дома — 3 метра, и то для легких каркасников. Для тяжелого бруса лучше ограничиться 2–2.5 метрами.
Если же архитектура требует больших пролетов (например, панорамная терраса без столбов), придется отказываться от дерева в основании. В таких случаях используют швеллер большого сечения или стальной двутавр, который не прогибается на 4 метрах. Но это уже совсем другой бюджет
К сожалению, воспринимать их как руководство к действию нельзя. Онлайн-калькулятор — это прежде всего инструмент маркетинга, задача которого — не построить вам дом, а получить ваш номер телефона и выдать привлекательную цену. Алгоритмы таких программ закладывают «идеальные» условия: минимальную снеговую нагрузку, отсутствие мебели и самый прочный грунт (песок), который встречается далеко не везде.
Реальная смета после выезда инженера на участок часто вырастает на 30–40%, что становится неприятным сюрпризом для заказчика. Например, калькулятор не знает, что у вас на участке перепад высот в полметра, из-за чего половина свай должна быть длиннее стандарта. Или что у вас торфяник, требующий свай длиной 4 метра, а не 2.5.
Используйте эти сервисы только для грубой оценки порядка цен (чтобы понять, 50 тысяч это будет или 150). Но никогда не закупайте материалы, основываясь на цифрах из браузера. Расчет должен делать человек, видящий геологию и проект дома
Бетонирование (заливка пескобетоном) — процедура обязательная и обсуждению не подлежит. Многие ошибочно думают, что бетон нужен для увеличения несущей способности, но его главная функция — защита от коррозии. Внутри герметично закрытой трубы с бетоном нет кислорода, а значит, процесс ржавления металла останавливается. Пустая труба, даже закрытая оголовком, будет ржаветь изнутри из-за конденсата, и срок её службы сократится в 2–3 раза.
Вторая причина — физическая безопасность трубы зимой. Если в полость пустой сваи попадет грунтовая вода (через микротрещину или сверху) и замерзнет, трубу просто разорвет льдом по шву. Бетонный стержень внутри работает как монолит и полностью исключает такую аварию.
Важно помнить: засыпать сухую смесь («само схватится») нельзя. В сухой засыпке остаются воздушные карманы, и коррозия продолжается. Заливать нужно именно жидкий раствор (пескобетон М-300), тщательно вибрируя или штыкуя его арматурой, чтобы выгнать пузырьки воздуха
Уклон участка — не приговор, а повод для более тщательного расчета. Вам потребуется использовать сваи разной длины: короткие в верхней точке склона и длинные — в низине. Главное правило: все сваи должны дойти до одного несущего слоя грунта, поэтому экономить на длине «нижних» свай, просто приподнимая их, нельзя — их нужно глубже завинчивать.
При перепаде высот критически важной становится жесткость конструкции. Сваи, торчащие из земли более чем на 50–60 см, работают как рычаги и теряют устойчивость к боковым нагрузкам. Дом может буквально «съехать» по склону под собственным весом или от ветра.
Решение проблемы — обязательная диагональная обвязка металлом (уголком или профтрубой). Сваи свариваются между собой крест-накрест, образуя жесткую ферму. В особо сложных случаях (обрыв, берег реки) может потребоваться двойная обвязка швеллером. Это удорожает фундамент, но гарантирует, что дом останется на месте
Это штатная ситуация, называемая «ложным отказом». Скорее всего, лопасть встретила камень, крупный строительный мусор или корень дерева. Худшее, что можно сделать — пытаться давить дальше техникой «до победного». Вы либо свернете лопасть в штопор, либо порвете металл ствола. Свая будет испорчена.
Правильных выходов два. Если свая зашла глубже глубины промерзания (обычно 1.5 метра) и встала намертво (металл деформируется, но свая не крутится) — её можно оставить. Это значит, что камень под ней надежно держит нагрузку. Сваю просто обрезают в уровень с остальными.
Если же препятствие встретилось высоко (например, на метре), сваю придется выкручивать. Сместите точку завинчивания на 10–15 см по оси стены и попробуйте снова. Если камней много, иногда приходится выкапывать приямок экскаватором, удалять валун и только потом крутить сваю, засыпая и трамбуя грунт обратно. Это трудоемко, но необходимо
