Фундамент на винтовых сваях — популярное решение для частного строительства. Быстрый монтаж, работа на сложных грунтах, доступная цена. Но прочность такого фундамента зависит не только от свай. Оголовок — узел, который соединяет сваю с ростверком или лагами — принимает на себя всю нагрузку от здания.
Неправильный выбор оголовка приводит к деформации конструкции. Тонкая сталь прогибается под весом дома. Маленькая площадка не дает надежного крепления лаг. Недостаточная высота усложняет монтаж на участке с перепадами рельефа. А отсутствие антикоррозионного покрытия сокращает срок службы фундамента вдвое.
В этом материале мы разберем, какие параметры оголовка критичны для вашего проекта. Вы получите четкие критерии выбора под тип дома, рельеф участка и способ монтажа. Без теории — только практические решения с расчетами и примерами.

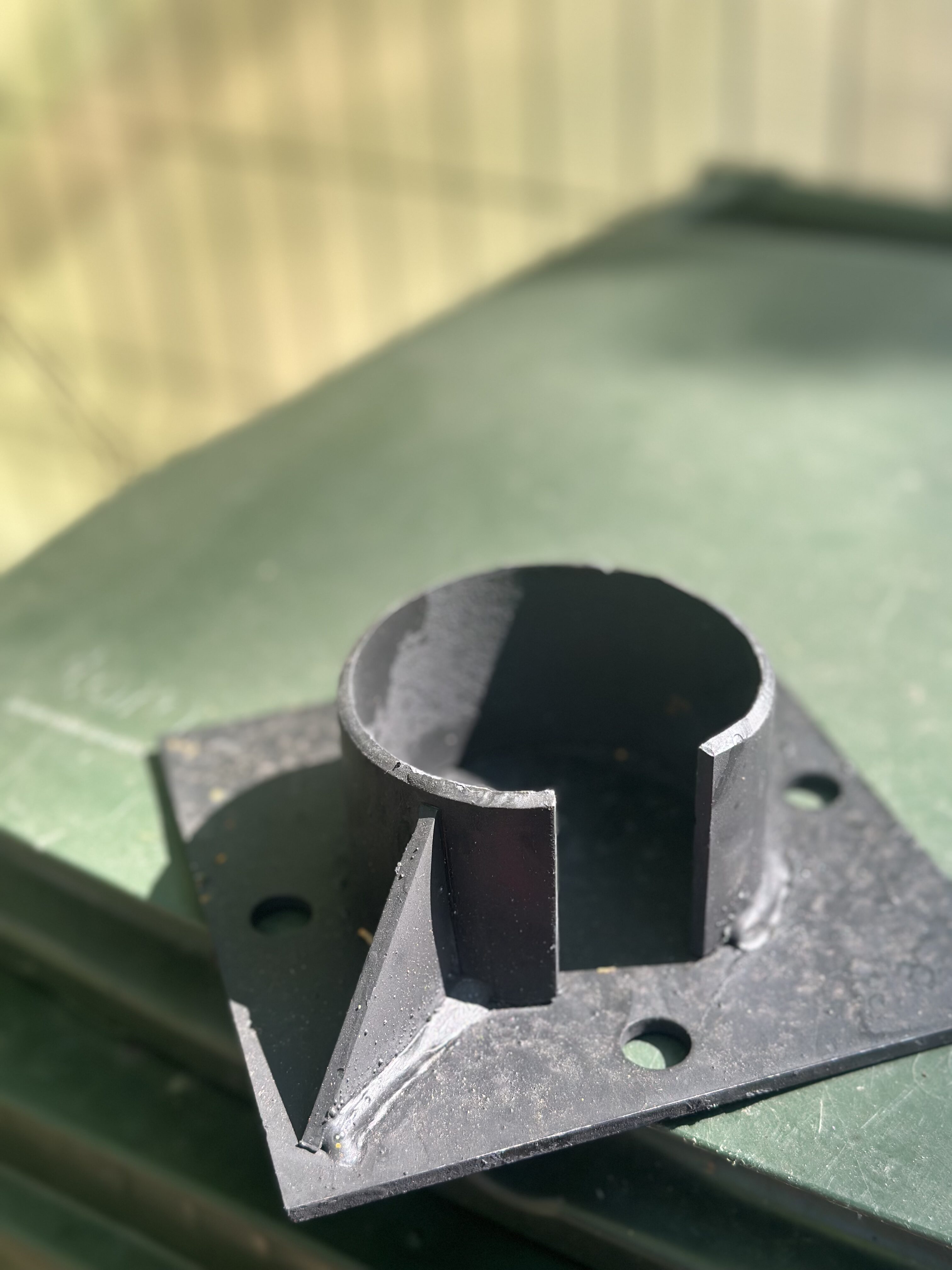

Оголовок — металлическая площадка, которая надевается на верхнюю часть винтовой сваи. Его задача — распределить точечную нагрузку от лаги или балки на всю площадь сечения сваи. Без оголовка нагрузка идет локально. Металл деформируется, свая проседает.
Конструкция оголовка простая. Горизонтальная площадка (квадратная или прямоугольная) и гильза, которая насаживается на трубу сваи. Площадка служит опорой для деревянного бруса или металлического профиля. Гильза фиксирует оголовок на свае — сваркой или болтами.
Оголовок выполняет четыре критичные задачи:
Монтаж лаг без оголовков — типичная ошибка при попытке сэкономить 15–20 тысяч рублей на материале. Брус укладывается прямо на обрезанную сваю. Площадь контакта — 10–12 см². Нагрузка 3–4 тонны создает давление до 300 кг/см².
Дерево не выдерживает. Через год появляются вмятины в местах опоры. Лаги проседают на 3–5 мм. Пол начинает скрипеть и «играть» при ходьбе. Переделка требует подъема дома домкратами, установки оголовков и замены поврежденных участков бруса. Стоимость ремонта — 80–120 тысяч рублей. В 5–6 раз дороже изначальной экономии.
Комментарий эксперта:
Мы видели объект в Подмосковье — каркасник 8×10 метров на 12 сваях. Застройщик смонтировал лаги без оголовков. Через полтора года пол просел на 4 см в центре. Пришлось поднимать дом, варить оголовки, менять три лаги — они треснули от неравномерной нагрузки. Работа заняла 4 дня, обошлась в 95 тысяч. Оголовки на старте стоили бы 18 тысяч.
Правильно подобранный оголовок работает 40–50 лет без замены. Главное — учесть три параметра: тип конструкции, размер площадки и толщину металла.
На рынке три основных типа оголовков. Плоские (с квадратной площадкой), U-образные и П-образные. Различаются конструкцией площадки и способом крепления балок. Выбор зависит от материала ростверка и технологии монтажа.
Квадратная или прямоугольная площадка без вырезов. Универсальное решение для любых конструкций: деревянного бруса, металлического швеллера, композитных балок. Лаги крепятся сверху через площадку — болтами, саморезами или уголками.
Плюсы:
Минусы:
Применение: дома из бруса, кирпичные здания на металлическом ростверке, комбинированные конструкции.
Площадка с вырезом в форме буквы U. Брус укладывается в паз между двух вертикальных стенок высотой 50–80 мм. Фиксация — через боковые поверхности насквозь болтами М10–М12 или саморезами 8×120 мм.
Плюсы:
Минусы:
Применение: каркасные дома, бани, хозяйственные постройки на деревянных лагах.
Модификация U-образного с открытым торцом. Брус заводится сбоку, а не опускается сверху. Три стенки вместо четырех. Используется в ремонтных работах, когда нужно заменить поврежденную лагу без разборки всей обвязки.
Плюсы:
Минусы:
Применение: временные конструкции, ремонтные работы, усиление существующего фундамента.
Сравнительная таблица:
Тип оголовка | Материал ростверка | Скорость монтажа | Несущая способность | Цена за штуку |
Плоский 200×200 мм | Любой | 15–20 мин | До 5 тонн | 450–650 руб |
U-образный под брус 150×150 | Только дерево | 8–10 мин | До 4 тонн | 380–550 руб |
П-образный под брус 150×150 | Только дерево | 10–12 мин | До 3 тонн | 420–600 руб |
Примеры из практики:
Комментарий эксперта:
80% наших объектов — плоские оголовки. Да, они дороже U-образных на 70–100 рублей за штуку. Но дают свободу выбора. Сегодня монтируете деревянные лаги, через 5 лет решаете усилить металлическим профилем — с плоским оголовком это делается за день. U-образные ставим только на легкие каркасники, где заказчик точно не будет менять конструкцию. Экономия 5–7 тысяч против гибкости решения — для нас выбор очевиден.
Размер площадки оголовка напрямую влияет на несущую способность узла. Маленькая площадка концентрирует нагрузку на малой площади — металл прогибается. Слишком большая — создает избыточный вес и увеличивает стоимость без прироста прочности.
Площадка должна соответствовать двум параметрам: диаметру сваи и сечению лаг. Стандартные размеры на рынке — 150×150, 200×200, 250×250 и 300×300 мм. Выбор зависит от нагрузки и типа конструкции.
Базовое правило: площадка должна быть в 1,5–2 раза больше диаметра сваи. Это обеспечивает равномерное распределение нагрузки и запас прочности на случай неточностей монтажа.
Диаметр сваи | Минимальный размер площадки | Рекомендуемый размер | Максимальная нагрузка |
89 мм | 150×150 мм | 150×150 мм | До 3 тонн |
108 мм | 150×150 мм | 200×200 мм | До 4 тонн |
133 мм | 200×200 мм | 250×250 мм | До 5 тонн |
159 мм | 250×250 мм | 300×300 мм | До 7 тонн |
Свая диаметром 108 мм с площадкой 150×150 мм — работает, но запас прочности минимальный. При нагрузке 3,5 тонны площадка получает давление 155 кг/см². Металл толщиной 4 мм начинает прогибаться на 1–2 мм. Это не критично для легких построек, но для дома из бруса недостаточно.
Та же свая с площадкой 200×200 мм — давление падает до 87 кг/см². Прогиб отсутствует даже при пиковых нагрузках. Разница в цене — 80–100 рублей за оголовок. На 15 свай это 1200–1500 рублей. Но конструкция служит на 15–20 лет дольше.
Второй критерий — размер бруса или балки, которая ляжет на оголовок. Площадка должна выступать за края лаги минимум на 10–15 мм с каждой стороны. Это создает рабочую зону для крепежа.
Практические примеры:
Если площадка меньше сечения лаги, появляется консоль — часть бруса висит в воздухе. Под нагрузкой дерево начинает работать на излом. Через 2–3 года в местах опоры появляются трещины. Лага теряет несущую способность на 30–40%.
Площадка с запасом 20–30 мм компенсирует неточности установки свай. По проекту расстояние между сваями — 2,5 метра. На практике погрешность 20–50 мм — норма. Лага ложится не строго по центру оголовка, а со смещением.
Если площадка 150×150 мм, а брус 150×150 мм — при смещении на 20 мм край лаги выходит за границу опоры. Нагрузка идет на воздух. Оголовок работает на излом, площадка начинает деформироваться.
Площадка 200×200 мм дает 50 мм свободы — по 25 мм на каждую сторону. Даже при смещении 30 мм брус остается на опоре. Узел работает штатно.
Комментарий эксперта:
На объекте в Тверской области заказчик сэкономил и взял оголовки 150×150 под брус 150×150. Сваи выставили с погрешностью 30–40 мм — строители торопились, не выверяли каждую точку по GPS. Результат: на 6 сваях из 18 лаги легли со смещением. Пришлось подкладывать металлические пластины, наращивать площадку сваркой. Потеряли 2 дня работы и 15 тысяч на материалы. Если бы взяли оголовки 200×200, проблемы не было бы. Переплата составила бы 3 тысячи.
Площадку 150×150 мм можно использовать без опасений в трех случаях:
Для жилых домов, бань, гаражей — берите оголовки с запасом. Разница в цене 5–7% от стоимости материала, но надежность узла выше на 40–50%.
Толщина металла площадки — главный параметр прочности оголовка. Тонкая сталь прогибается под нагрузкой. Появляется «корыто» в центре площадки глубиной 3–5 мм. Лага проседает, узел теряет жесткость. Через 3–4 года крепеж расшатывается, пол начинает скрипеть.
На рынке оголовки от 3 до 8 мм толщиной. Производители часто завышают характеристики. Заявляют 5 мм, по факту 4,2 мм. Разница кажется незначительной — каких-то 0,8 мм. Но прочность на изгиб падает на 25–30%. Узел не выдерживает расчетную нагрузку.
Толщина стали выбирается исходя из веса здания и количества свай. Чем тяжелее дом — тем толще должен быть металл. Расчет идет от нагрузки на одну сваю.
Рекомендации по толщине:
Производители экономят на металле. Заявляют 5 мм, а по факту 4,3–4,5 мм. На партию в 20 оголовков это 8–10 кг стали. При цене 80 рублей за кг экономия составляет 640–800 рублей для завода. Для вас это потеря 20% прочности.
Три способа проверки:
Заводские оголовки делают из листа ст3сп (спокойная сталь). Однородная структура, стабильные характеристики. Толщина по всей площадке отличается максимум на 0,1–0,15 мм. Цена — 450–700 рублей за штуку в зависимости от размера.
Гаражные — из того, что есть. Часто б/у металл, обрезки, сталь неизвестной марки. Толщина может отличаться на 0,5–0,8 мм в разных точках. Сварка неровная, площадка перекошена. Цена — 250–350 рублей.
Параметр | Заводской оголовок | Гаражный оголовок |
Толщина стали | Соответствует заявленной (±0,1 мм) | Разброс 0,5–0,8 мм |
Качество металла | Ст3сп, однородная структура | Неизвестная марка, часто б/у |
Геометрия площадки | Плоскость без перекосов | Возможны деформации до 3 мм |
Качество сварки | Ровный шов, проварено на 100% | Прерывистая сварка, непровары |
Антикоррозионное покрытие | Горячее цинкование или порошковая краска | Холодное цинкование или без покрытия |
Цена за штуку (200×200 мм, 5 мм) | 520–650 руб | 280–350 руб |
Срок службы | 40–50 лет | 10–15 лет |
Экономия на гаражных оголовках — 5–7 тысяч на дом. Но через 5–7 лет начинается коррозия, через 10 лет площадка теряет до 1 мм толщины от ржавчины. Узел требует замены. Подъем дома домкратами, сварка новых оголовков — 80–100 тысяч рублей.
Привезли на объект в Новгородской области оголовки от местного мастера. Заявлено 5 мм, по факту штангенциркуль показал от 4,1 до 4,8 мм. Клиент настаивал — сэкономили 6 тысяч против заводских. Смонтировали, дом встал. Через год приезжаем по гарантии — 4 оголовка просели на 3–4 мм, лаги качаются. Пришлось менять узлы, усиливать металлическими пластинами. Работа и материалы обошлись в 45 тысяч. С тех пор работаем только с заводскими.
Оголовки 4 мм допустимы для временных построек со сроком службы 3–5 лет. Бытовка на время стройки, летняя кухня, навес для дров. Нагрузка минимальная, прогиб не критичен.
Для жилого дома — только 5 мм и толще. Это узел, который работает под нагрузкой 30–40 лет без перерыва. Экономия 2–3 тысячи на оголовках против замены всего узла через 7–10 лет — неравноценный обмен.
Высота оголовка — это размер гильзы, которая надевается на сваю. Стандартные варианты: 100, 120, 150 мм. Параметр влияет на жесткость крепления и возможность компенсировать неровности участка.
Короткая гильза (100 мм) держится хуже. При боковых нагрузках (ветер, неравномерная усадка) оголовок может провернуться на свае. Особенно если крепление на болтах, а не сварке. Высокая гильза (150 мм) сидит жестко, но создает проблемы на участках с перепадом высот.
Гильза высотой 100–120 мм — универсальный вариант для ровных участков. Перепад высот не более 50–70 мм. Все сваи обрезаются на одном уровне, оголовки встают в единую плоскость. Монтаж лаг проходит без подгонки.
Высота 150 мм дает запас для компенсации неровностей. Если одна свая выше другой на 30–40 мм, ее обрезают ниже, увеличивая длину выступающей части гильзы. Лаги все равно ложатся в одну плоскость.
Принцип работы:
Такой подход работает, если перепад не превышает 40–50 мм. При большем перепаде гильза садится слишком глубоко — остается только 50–60 мм над сваей. Жесткость крепления падает.
Участок редко бывает идеально ровным. Перепад 100–200 мм на 10 метрах — стандартная ситуация. Для таких случаев нужен расчет высоты оголовков под конкретные точки.
Алгоритм расчета:
Пример расчета:
Участок 8×10 метров, 12 свай. Перепад от высшей точки до низшей — 180 мм.
Лаги ложатся в единую плоскость без подкладок и прокладок.
Регулируемые оголовки — конструкция с винтовым механизмом. Площадка поднимается или опускается на 50–100 мм относительно гильзы. Используются на участках с сильным перепадом высот (более 200 мм) или когда точная высота свай неизвестна до момента монтажа.
Плюсы регулируемых оголовков:
Минусы:
Регулируемые оголовки оправданы на сложном рельефе с перепадом 250+ мм. Для участков с перепадом до 150 мм дешевле взять стандартные оголовки разной высоты и точно промерить уровень под каждую сваю.
Перепад высот участка | Рекомендуемая высота гильзы | Тип оголовка |
До 50 мм | 100 мм | Стандартный |
50–120 мм | 120 мм | Стандартный |
120–180 мм | 150 мм | Стандартный |
180–300 мм | 150 мм + регулируемые на низких точках | Комбинированный |
Более 300 мм | Регулируемые на всех сваях | Регулируемый |
Чем глубже гильза сидит на свае, тем жестче крепление. Гильза 150 мм, насаженная на 140 мм — это почти монолитный узел. Боковые нагрузки не создают момента вращения.
Гильза 100 мм, насаженная на 60 мм (остальные 40 мм ушли на компенсацию перепада) — слабое место. При нагрузке 200–300 кг на излом (сильный ветер в стену дома) узел начинает люфтить. Через 2–3 года появляется зазор между гильзой и сваей.
Минимальная глубина посадки гильзы:
Если расчет показывает, что гильза сядет меньше чем на минимальную глубину — берите оголовок с большей высотой или регулируемый вариант.
Комментарий эксперта:
На объекте в Ленинградской области участок имел уклон 25 см на 12 метрах. Заказчик взял стандартные оголовки 100 мм — сэкономил против регулируемых 8 тысяч. Монтаж показал проблему: на 5 нижних сваях гильза села всего на 50–60 мм. Пришлось наращивать высоту металлическими втулками, варить дополнительные укрепления. Потеряли 3 дня, потратили 12 тысяч на работу и металл. С регулируемыми оголовками на этих точках управились бы за день.
Высота оголовка — параметр, который рассчитывается под конкретный участок. Стандартные 100–120 мм подходят для 70% объектов. Остальные требуют замеров рельефа и индивидуального подбора.
Оголовок установлен на сваю. Следующий этап — закрепить лаги или ростверк. Три основных метода: сварка, болтовое соединение, саморезы. Каждый дает разную степень надежности и требует разных инструментов.
Выбор зависит от материала конструкции, веса здания и доступных навыков. Сварка — максимальная прочность, но нужен сварочный аппарат и опыт. Болты — компромисс между надежностью и простотой монтажа. Саморезы — быстро, но подходит только для легких построек.
Сварное соединение создает монолитный узел. Площадка оголовка приваривается к свае по всему периметру гильзы. Затем к площадке привариваются металлические лаги или уголки под деревянный брус.
Когда сварка обязательна:
Сварка дает прочность соединения 100% от прочности основного металла. Узел не расшатывается, не дает люфтов. Срок службы — 40–50 лет при правильной антикоррозионной обработке.
Технология сварки:
Недостатки сварки:
Для домов из бруса сварка используется в комбинации с болтами. К площадке приваривают уголки 75×75 или 100×100 мм, к уголкам болтами крепят деревянные лаги. Получается разборный узел с жесткостью сварного соединения.
Болты — универсальный метод для большинства частных домов. Оголовок крепится к свае болтами М10 или М12 через технологические отверстия в гильзе. Лаги крепятся к площадке болтами, саморезами или через уголки.
Варианты болтового крепления:
Преимущества болтов:
Недостатки:
Для каркасных домов весом 30–40 тонн болтовое крепление — оптимальный выбор. Прочности хватает, монтаж проходит быстро, конструкция остается обслуживаемой.
Саморезы по металлу 8×60 или 8×80 мм используются для крепления деревянных лаг к плоским оголовкам. Метод подходит только для легких построек весом до 25 тонн.
Технология:
Саморезы держат нагрузку до 150–200 кг каждый. Узел из 6 саморезов выдерживает 900–1200 кг на отрыв. Для каркасной бани или летней кухни этого достаточно. Для жилого дома — нет.
Когда можно использовать саморезы:
Почему саморезы не подходят для капитальных домов:
Для жилого дома минимум — болтовое соединение. Саморезы допустимы только как временное решение на период строительства.
Параметр | Сварка | Болты М10–М12 | Саморезы 8×80 |
Прочность соединения | 100% (монолит) | 80–85% | 50–60% |
Время монтажа узла | 40–50 мин | 10–12 мин | 5–7 мин |
Необходимые инструменты | Сварочный аппарат, электроды, УШМ | Дрель, ключи, сверла по металлу | Шуруповерт, биты |
Возможность разборки | Нет (только резка) | Да, за 15–20 мин | Да, за 5 мин |
Обслуживание | Проверка швов раз в 5 лет | Протяжка болтов раз в 2–3 года | Замена крепежа раз в 3–4 года |
Максимальная нагрузка на узел | До 7 тонн | До 5 тонн | До 2 тонн |
Стоимость материалов (на 1 узел) | 50–70 руб (электроды) | 120–150 руб (болты, гайки, шайбы) | 40–60 руб (саморезы) |
Подходит для типов домов | Все типы, включая кирпич | Каркасные, брусовые до 2 этажей | Легкие хозпостройки |
На практике часто используют комбинацию методов. Оголовок к свае — на сварке. Лаги к оголовку — на болтах. Это дает максимальную жесткость основного узла и возможность обслуживания верхней части.
Схема комбинированного крепления:
Стоимость материалов на узел — 180–220 рублей (электроды + уголки + болты). Время монтажа — 35–40 минут. Прочность — 95% от чисто сварного соединения. Возможность замены лаг без демонтажа оголовка.
Комментарий эксперта:
Мы монтировали дом из бруса 200×200 мм в Псковской области. Заказчик хотел сэкономить на сварке — крепили лаги к оголовкам только на болты М12. Через полтора года приехали по гарантии: на 4 сваях болты расшатались, лаги начали люфтить. Причина — тяжелый дом (52 тонны) давал вибрационные нагрузки, болты постепенно разбили отверстия в металле. Пришлось переваривать узлы наглухо. Если бы сразу сварили оголовки к сваям, а лаги закрепили через приварные уголки — проблемы не было бы. Разница в стоимости — 8 тысяч, разница в надежности — критическая.
Выбор метода крепления — это баланс между прочностью, стоимостью и трудозатратами. Для капитального дома экономить на качестве узла нельзя. Лучше потратить на 10–15% больше на этапе монтажа, чем переделывать конструкцию через 2–3 года.
Последний критичный параметр — антикоррозионное покрытие. От него зависит, сколько прослужит оголовок в агрессивной среде.
Оголовок работает в агрессивной среде. Влага от грунта, конденсат, дождь, снег. Незащищенный металл начинает ржаветь через 6–8 месяцев. За 3–4 года коррозия съедает до 1 мм толщины стали. Оголовок толщиной 5 мм превращается в 4 мм. Прочность падает на 30–35%.
Качественное антикоррозионное покрытие продлевает срок службы узла с 10–15 до 40–50 лет. Но производители часто экономят. Заявляют горячее цинкование, а по факту холодное напыление цинксодержащей краски. Разница в защите — в 3–4 раза.
На рынке три основных типа защиты оголовков: горячее цинкование, холодное цинкование (цинксодержащие составы), порошковая краска. Различаются технологией нанесения, толщиной слоя и сроком защиты.
Горячее цинкование — оголовок погружается в ванну с расплавленным цинком при температуре 450°C. Цинк проникает в структуру стали на глубину 50–100 микрон, создает металлургическую связь. Покрытие невозможно содрать или повредить механически.
Толщина слоя — 60–120 микрон. Срок защиты — 40–50 лет в умеренном климате, 25–30 лет в прибрежных зонах с высокой влажностью. Цинк расходуется постепенно — 1–2 микрона в год. Пока есть слой цинка, сталь не ржавеет.
Визуальный признак — характерная текстура «кристаллы» на поверхности. Цвет серый с металлическим блеском. При царапине видна серебристая поверхность цинка, а не черная сталь.
Холодное цинкование — нанесение краски с высоким содержанием цинка (65–95% по весу). Состав наносится кистью или распылителем при обычной температуре. Создает защитный барьер, но не проникает в структуру металла.
Толщина слоя — 20–40 микрон. Срок защиты — 10–15 лет при качественном нанесении. Покрытие можно повредить сильным ударом или царапиной. В местах повреждения начинается локальная коррозия.
Визуальный признак — ровная матовая поверхность серого цвета. При царапине сразу видна черная сталь под слоем краски. Нет кристаллической текстуры.
Порошковая краска — напыление полимерного состава с последующим запеканием при температуре 180–200°C. Создает прочный декоративный слой, но не дает антикоррозионной защиты без предварительного грунта.
Толщина слоя — 60–100 микрон. Срок защиты — 5–8 лет, если под краской есть грунт-эмаль. Без грунта краска отслаивается через 2–3 года, под ней начинается коррозия.
Визуальный признак — гладкая глянцевая или матовая поверхность любого цвета (черный, серый, коричневый). При царапине видна краска разных слоев или сразу металл.
Тип покрытия | Умеренный климат | Высокая влажность | Прибрежные зоны | Стоимость за штуку (надбавка к цене) |
Горячее цинкование | 40–50 лет | 30–35 лет | 25–30 лет | +180–220 руб |
Холодное цинкование | 12–15 лет | 8–10 лет | 5–7 лет | +60–80 руб |
Порошковая краска с грунтом | 7–10 лет | 5–7 лет | 3–5 лет | +90–120 руб |
Без покрытия (черный металл) | 3–5 лет | 1–2 года | До 1 года | Базовая цена |
Оголовок с горячим цинкованием стоит на 180–220 рублей дороже незащищенного. На 15 свай это 2700–3300 рублей. Но срок службы в 8–10 раз больше. Замена оголовков через 5 лет обойдется в 80–100 тысяч (подъем дома, демонтаж, сварка новых узлов).
Производители часто завышают характеристики. Пишут «горячее цинкование», а по факту холодное напыление. Визуально различить сложно, но возможно.
Чек-лист проверки в магазине:
Сварка разрушает защитный слой в радиусе 30–50 мм от шва. Цинк выгорает, остается голая сталь. Если не обработать эти участки, коррозия начнется через 3–6 месяцев.
Три варианта восстановления:
Обработка швов обязательна в течение 24–48 часов после сварки. Дольше — на металле начинается окисление, адгезия состава падает.
Для разных условий эксплуатации:
Антикоррозионная защита — не та статья расходов, где можно экономить. Разница 2–3 тысячи на материале оборачивается десятками тысяч на ремонт через 5–7 лет.
На практике 40–50% застройщиков допускают ошибки при выборе или монтаже оголовков. Большинство проблем проявляются не сразу — через 1–3 года эксплуатации. К этому моменту переделка обходится в 5–10 раз дороже правильного решения на старте.
Разберем пять типичных ошибок, их последствия и способы избежать проблем.
Суть проблемы: Свая диаметром 108 мм, оголовок 150×150 мм. Формально площадка больше сваи, но запас всего 20 мм на сторону. При монтаже лаги смещаются на 15–20 мм из-за погрешности установки свай. Край бруса выходит за границу площадки.
Последствия:
Как избежать: Берите оголовки с запасом 40–50 мм на каждую сторону. Свая 108 мм — оголовок 200×200 мм. Свая 133 мм — оголовок 250×250 мм. Переплата 1500–2000 рублей на весь фундамент компенсирует любые погрешности монтажа.
Суть проблемы: Производитель заявляет толщину 5 мм, по факту 4,2–4,5 мм. Или застройщик сознательно берет оголовки 4 мм для дома из бруса — экономия 5–7 тысяч на материале.
Последствия:
Как избежать: Проверяйте толщину штангенциркулем при покупке. Для жилого дома минимум 5 мм, для бруса 200×200 и тяжелых конструкций — 6 мм. Не доверяйте заявлениям производителя без проверки. Измерьте 3–5 оголовков из партии — если разброс больше 0,3 мм, ищите другого поставщика.
Суть проблемы: Оголовок приварен к свае. Швы не обработаны защитным составом. Цинковое покрытие выгорело в радиусе 40–50 мм от шва. Остался голый металл.
Последствия:
Как избежать: Обрабатывайте все сварные швы в течение 24–48 часов после сварки. Используйте холодное цинкование (Цинкор, Гальванол) или грунт-эмаль 3 в 1. Наносите 2–3 слоя с промежуточной сушкой 2–4 часа. Стоимость материала на весь фундамент — 1500–2000 рублей.
Суть проблемы: Тяжелый дом из бруса (50+ тонн) смонтирован на оголовках с болтовым креплением. Или легкая каркасная постройка — на сварке, хотя достаточно болтов.
Последствия при недостаточной прочности:
Последствия при избыточной прочности:
Как избежать: Выбирайте метод крепления по весу здания. До 40 тонн — болты М10–М12. От 40 до 60 тонн — комбинация (оголовок к свае на сварке, лаги на болтах через уголки). Более 60 тонн или металлический ростверк — сварка всего узла.
Суть проблемы: Участок с перепадом 150–200 мм, взяты оголовки стандартной высоты 100 мм. При монтаже на низких точках гильза села на 50–60 мм вместо минимальных 80–90 мм.
Последствия:
Как избежать: Перед покупкой промерьте рельеф лазерным уровнем. Определите перепад высот. До 80 мм — стандартные оголовки 120 мм. От 80 до 150 мм — оголовки 150 мм или комбинация (высокие точки — 120 мм, низкие — 150 мм). Более 150 мм — регулируемые оголовки на нижних точках
Ошибка | Последствия | Стоимость исправления | Правильное решение | Переплата на старте |
Маленькая площадка | Деформация, просадка узла | 60–80 тыс. руб | Запас 40–50 мм на сторону | 1,5–2 тыс. руб |
Тонкая сталь | Прогиб площадки, потеря жесткости | 80–100 тыс. руб | Минимум 5 мм, под брус 200 мм — 6 мм | 6–8 тыс. руб |
Необработанные швы | Коррозия, разрушение шва | 30–50 тыс. руб | Обработка холодным цинком за 24 часа | 1,5–2 тыс. руб |
Неподходящий метод крепления | Разбитые отверстия или невозможность разборки | 25–40 тыс. руб | Выбор по весу здания | 0 (правильный расчет) |
Игнорирование рельефа | Слабая посадка, люфт узла | 40–60 тыс. руб | Промер участка, выбор высоты гильзы | 3–8 тыс. руб |
Все перечисленные ошибки легко избежать на этапе проектирования и закупки. Потратьте 2–3 часа на расчет параметров, промер участка и проверку материала. Это сэкономит десятки тысяч рублей и нервов в будущем.
Оголовок винтовой сваи — это не расходник, а несущий узел, который работает весь срок службы дома. Ошибка в выборе размера, толщины стали или типа крепления проявляется не сразу. Первые 6–12 месяцев конструкция держится за счет запаса прочности. Затем начинаются деформации, просадки, расшатывание крепежа.
Правильный оголовок стоит на 15–20% дороже дешевого аналога. На фундамент из 15 свай разница составит 3–5 тысяч рублей. Но этот запас прочности обеспечивает 40–50 лет безаварийной работы. Экономия на узлах оборачивается ремонтом стоимостью 60–100 тысяч через 3–5 лет.
Три параметра критичны: площадка с запасом 40–50 мм на сторону, толщина стали минимум 5 мм (6 мм для бруса 200×200), горячее цинкование для долговечности. Остальное — выбор под конкретную задачу. U-образные оголовки ускоряют монтаж деревянных лаг. Плоские дают универсальность. Болты позволяют разобрать узел. Сварка дает максимальную жесткость.
Потратьте день на расчет параметров и промер участка. Проверьте толщину металла штангенциркулем перед покупкой. Обработайте швы антикором в течение суток после сварки. Эти три действия исключают 90% проблем с фундаментом на винтовых сваях.
Да, это нормальная практика для участков с перепадом высот. Главное — чтобы верхние плоскости всех площадок оказались в одной горизонтальной плоскости. Тогда лаги лягут ровно, без перекосов и подкладок.
Принцип расчета простой. Определяете самую высокую точку участка — там ставите оголовки стандартной высоты 100–120 мм. На точках с перепадом 50–80 мм используете оголовки 120 мм. На точках с перепадом 100–150 мм — оголовки 150 мм. Если перепад больше 150 мм, на низких точках ставите регулируемые оголовки с диапазоном настройки 50–100 мм.
Важный момент — глубина посадки гильзы не должна быть меньше 70–80 мм даже на самых высоких точках. Если гильза садится на 50–60 мм, узел держится слабо. При боковых нагрузках появляется люфт. Поэтому на высоких точках иногда приходится использовать гильзы 120 мм вместо 100 мм, чтобы обеспечить минимальную глубину посадки 80 мм и при этом иметь запас для выравнивания по горизонту
Для типового каркасника весом 25–35 тонн на деревянных лагах 150×150 мм оптимален U-образный оголовок. Скорость монтажа в 2 раза выше — брус встает в паз, автоматически выравнивается, не требует дополнительной фиксации по горизонтали. Крепление через боковые стенки болтами М10 дает достаточную жесткость для такой нагрузки.
Плоский оголовок выбирайте в трех случаях. Первый — если планируете в будущем усиливать конструкцию металлом (добавить второй этаж, сделать тяжелую кровлю). U-образный работает только с деревом, плоский позволяет смонтировать швеллер или профильную трубу без замены узлов. Второй случай — нестандартное сечение лаг (180×180, 200×150 мм). U-образные делают под типовые размеры 150×150 и 200×200 мм. Третий — если у вас смешанная конструкция: часть ростверка из дерева, часть из металла. Плоская площадка универсальна.
Разница в цене минимальная — 50–80 рублей за оголовок. На фундамент из 12 свай это 600–1000 рублей. Для одноэтажного каркасника без планов расширения берите U-образные — сэкономите время на монтаже. Если есть даже небольшая вероятность изменения конструкции через 5–10 лет — плоские дадут свободу маневра
Зависит от веса здания и типа ростверка. Для домов весом до 40 тонн болтового крепления достаточно. Два болта М10 или М12 через гильзу в стенку сваи выдерживают нагрузку до 4 тонн на сваю без расшатывания. Главное — использовать гайки с контргайками или гроверными шайбами, чтобы крепеж не ослабевал от вибраций.
Сварка обязательна в четырех случаях. Первый — тяжелые дома весом более 50 тонн (кирпич, газобетон, брус 200×200 мм в два этажа). Нагрузка на сваю 4,5–7 тонн создает вибрационные нагрузки, которые за 1–2 года разбивают отверстия под болты. Второй случай — металлический ростверк из швеллера или двутавра. Он приваривается к площадке, поэтому и оголовок логично приварить к свае — получается монолитный узел. Третий — высокие ветровые нагрузки (открытая местность, прибрежные зоны). Боковое давление ветра в 200–300 кг/м² создает опрокидывающий момент. Болты работают на срез, начинают люфтить. Четвертый — если сваи установлены с погрешностью больше 30 мм и оголовки посажены неглубоко (менее 80 мм). Сварка компенсирует недостаточную глубину посадки.
Компромиссный вариант — приварить оголовок к свае, а лаги закрепить на площадке болтами через уголки. Получаете жесткость сварного узла и возможность разобрать ростверк при необходимости. Это оптимальное решение для домов весом 40–60 тонн
Возьмите с собой в магазин три инструмента: штангенциркуль, кантерные весы на 5 кг и острый предмет (нож или шило). Эти три проверки займут 5–7 минут, но исключат 80% брака.
Первая проверка — толщина металла. Измерьте штангенциркулем в трех точках: у края площадки, в центре, возле гильзы. Заявлено 5 мм — допустимый разброс 4,9–5,1 мм. Если показывает 4,5–4,7 мм, это уже не 5 мм, а 4,5. Прочность на 20% ниже заявленной. Измерьте 3–4 оголовка из партии. Если разброс больше 0,3 мм между разными экземплярами — качество производства низкое, металл неоднородный.
Вторая проверка — вес. Оголовок 200×200 мм толщиной 5 мм из стали Ст3 весит 1,8–1,9 кг. Если весы показывают 1,5–1,6 кг, производитель сэкономил на металле. Либо толщина не 5 мм, либо использовали более легкую сталь с худшими характеристиками. Взвесьте 2–3 штуки — вес должен различаться максимум на 50–70 граммов.
Третья проверка — покрытие. Царапните острым предметом покрытие в незаметном месте (внутри гильзы). Горячее цинкование — под царапиной серебристый цинк, кристаллическая структура видна невооруженным глазом. Холодное цинкование — гладкая поверхность, под царапиной сразу черный металл. Порошковая краска — видны слои краски разных оттенков. Требуйте у продавца сертификат на покрытие с указанием метода (ГОСТ 9.307-89 для горячего цинкования) и толщины слоя (не менее 60 микрон)
Замена оголовков на готовом фундаменте — сложная операция. Дом нужно поднять домкратами, демонтировать старые узлы, установить новые, опустить конструкцию обратно. Стоимость зависит от веса здания, количества свай и степени повреждения узлов.
Для легкого каркасника весом 25–30 тонн на 12 сваях работа обойдется в 60–80 тысяч рублей. Нужны 4 гидравлических домкрата грузоподъемностью 10 тонн, бригада из 3 человек, 2–3 дня работы. Если старые оголовки приварены, добавляется резка металла УШМ и зачистка швов — плюс 8–12 тысяч. Новые оголовки и расходники (электроды, болты, антикор) — еще 15–20 тысяч.
Для дома из бруса весом 45–55 тонн стоимость возрастает до 120–150 тысяч. Такой вес требует мощных домкратов (20 тонн), усиленных подставок под точки подъема, большего времени на операцию (3–4 дня). Если при подъеме обнаружились деформации лаг или трещины в узлах — добавляется ремонт этих элементов. Замена двух лаг с трещинами — плюс 30–40 тысяч к общей смете.
Самый дорогой вариант — кирпичный или газобетонный дом. Вес 60–80 тонн, подъем требует специальной техники и 4–5 дней работы. Стоимость замены оголовков на таком объекте — 200–350 тысяч рублей. Плюс риск повреждения кладки при подъеме — трещины в стенах, нарушение геометрии проемов.
Для сравнения: правильные оголовки на этапе строительства стоят 18–25 тысяч на фундамент из 12–15 свай. Разница между дешевыми и качественными — 5–8 тысяч. Замена через 3–5 лет обходится в 10–15 раз дороже этой переплаты. Поэтому выбор оголовков — тот случай, когда экономить нецелесообразно
Есть вопросы о винтовых сваях? Не уверены, какой фундамент подойдёт именно Вам? Позвоните нам или оставьте заявку, и наши эксперты бесплатно проконсультируют Вас
Эксперты компании "1000 свай"
Мы принимали участие в реализации более 200 объектов. Знаем как рассчитать смету и реализовать надежный фундамент
